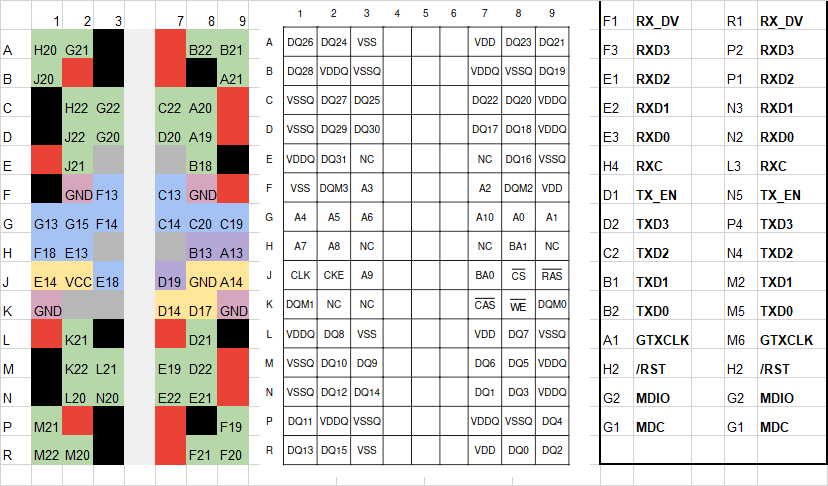

引脚定义

核心板定义：

链接：https://pan.baidu.com/s/1lUoW-90uGyz3tUD7a5nEhg?pwd=PANG

提取码：PANG

例程资料

xilinx/XI050A at main · BigPig-Bro/xilinx

固化说明：

1-原Flash出厂带有写保护，正常固化时会报错。先下载仓库内的写保护解除bit，板载led闪烁后代表写保护已永久解除。

2-在xdc文件正常约束以下设定后，烧录bin或者mcs都可以，注意：上电时不要给JTAG上电，否则XILINX会先于固化程序接管FPGA导致不会按固化启动，启动后再给JTAG上电。

set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 1 [current_design]

set_property CONFIG_MODE SPIx1 [current_design]

set_property BITSTREAM.CONFIG.CONFIGRATE 50 [current_design]

set_property BITSTREAM.CONFIG.SPI_32BIT_ADDR NO [current_design]

版本更新

241105：初始版本

241117：更新U3电源顺序，修订PCB串口丝印错误，以例程为准

241211：更新固化说明
