简介

Altera家的下载器版本可太多了，这里分享几个方案，从拉到夯排列

1-CH552G方案

• 拉完了，该方案是最慢的，而且挑驱动，目前实测能用的版本是13.1

2-STM32方案

• NPC，该方案是用的C8T6/C6T6核心板制作，速度一般，但制作比较麻烦

3-AT32方案

• 人上人，该方案是最简单的，速度也一般，但是它电路简单啊（Github原版）

• 借助AI大人神力继续压榨了一版本（未开放）

4-FT245+CPLD

• 人上人，USB_Blaster ii原版方案，理论上比上面那些都快，但是电路也是最麻烦的

5-FT2232H

• 夯——使用Quartus 25.1及其以上版本安装驱动和IDE（推测需要新版驱动和jtag_server.exe）（安装完可以用其他版本下载），才能使用Blaster iii，比上面的更快。但是在我的电脑上有概率自杀，需要重启，呜呜

• 人上人——使用任意Quartus版本，使用FT驱动，速度比Blaster iii慢一丢丢

以下载AL156A的8MB sof文件为例，各个方案所需时间如下:
FT2232H（走Blaster iii 5s）
FT2232H（走FT驱动 10s）
AT32_改（15s）
黑金USB_Blaster（25s）
AT32 Github原版（33s）
STM32（53s）
CH552G（63s）

注意，固化jic速度并不能按以上比例来。大家都很慢，甚至AT32实测部分场景会比Blaster iii快。据说是intel主动限制的原因，不过应该不会频繁固化，实际体验还是以sof为准吧。

原理设计

以下用到的固件和烧录说明见 百度网盘-Blaster方案 提取码: yq2m
基本都是Github上薅下来的，有空可以回原贴点个Star

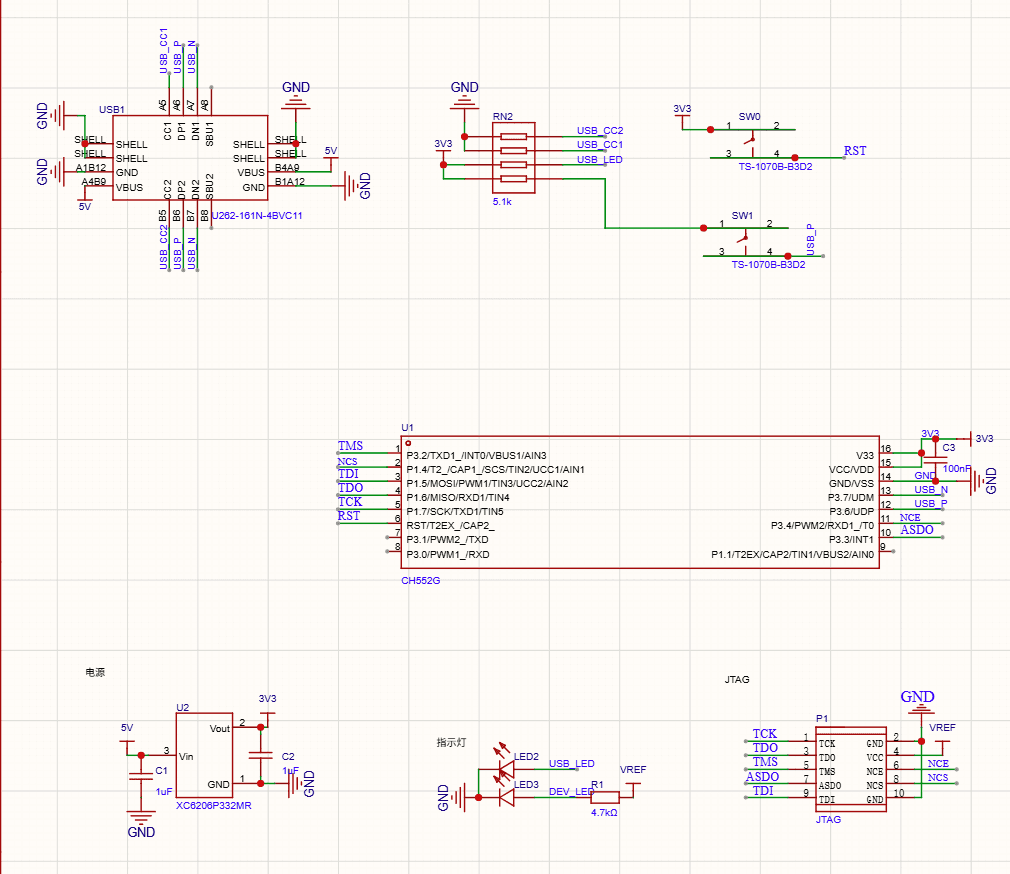

1-CH552G

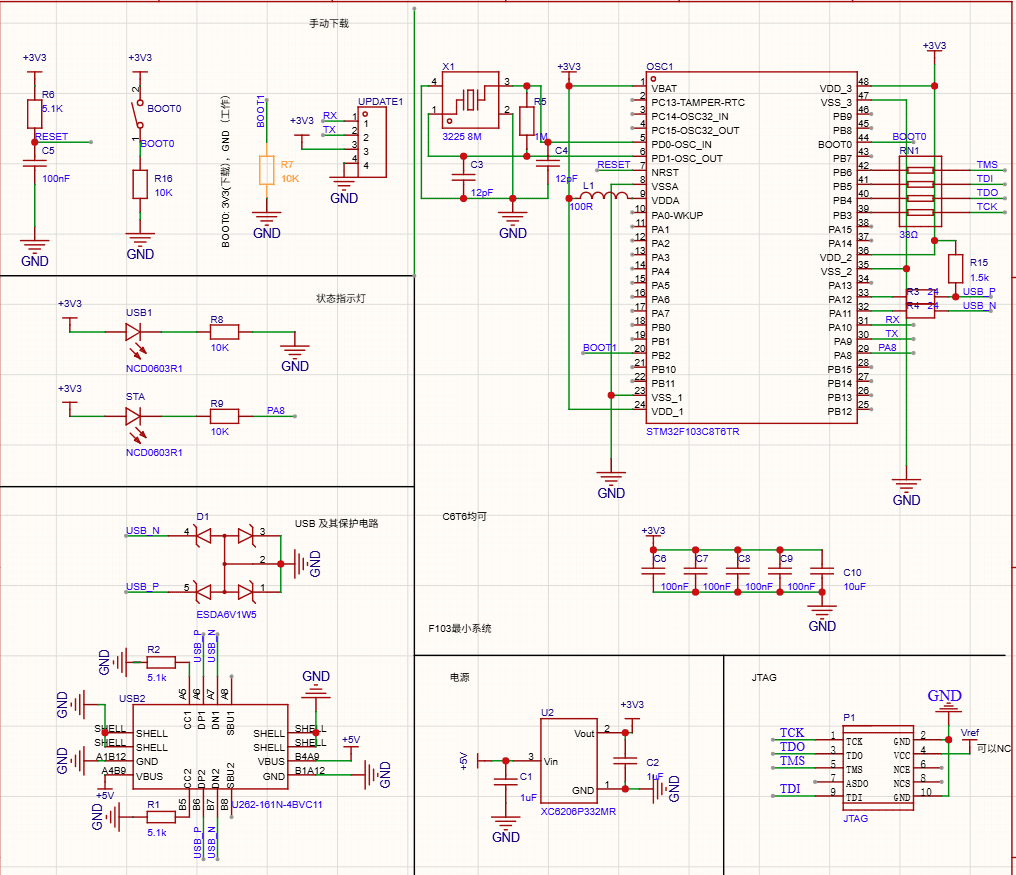

2-STM32

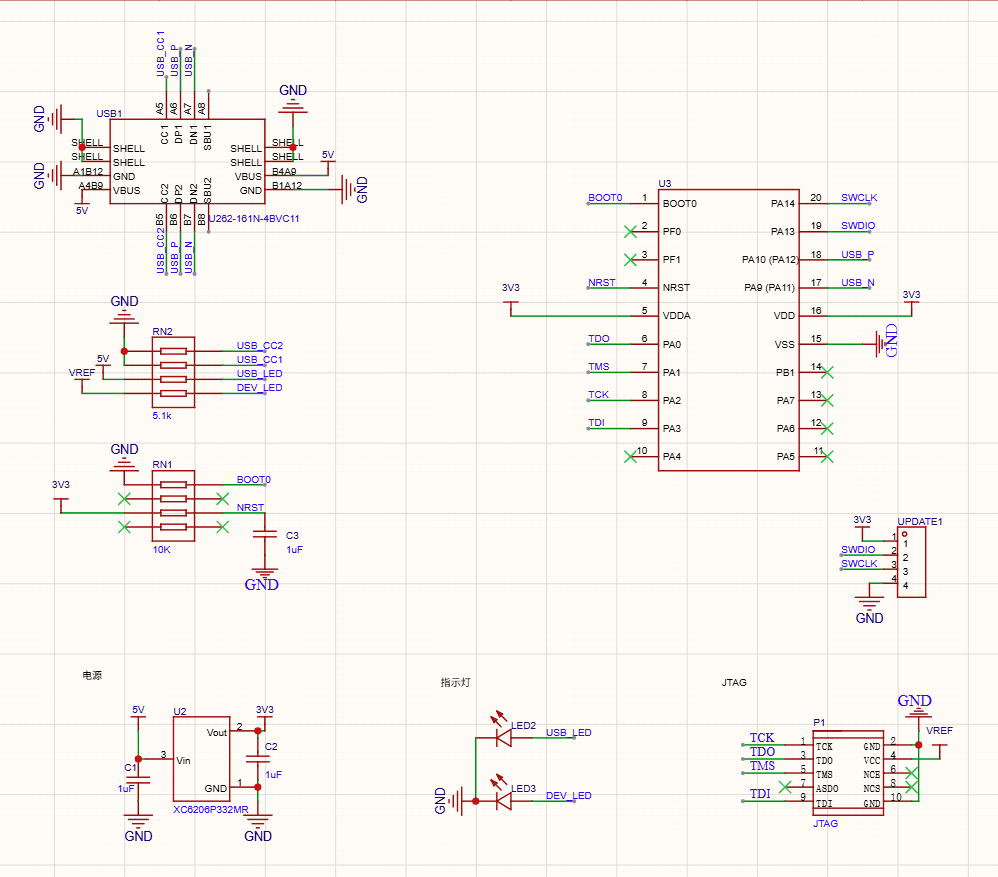

3-AT32
4-FT245+CPLD，这个太复杂了，基本没人复刻就不放了

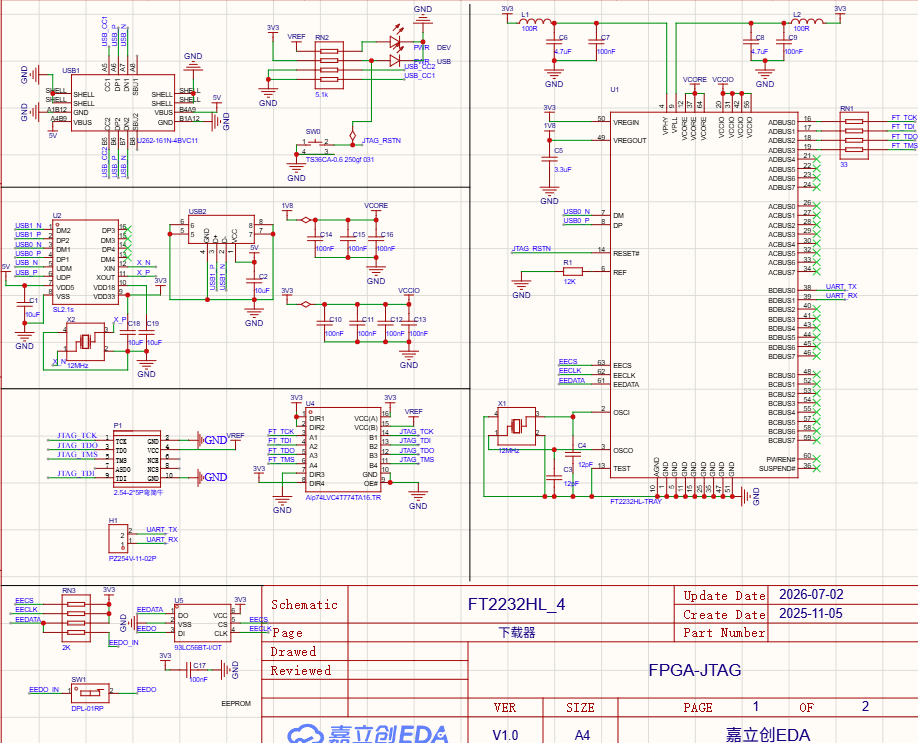

5-FT2232H（232H\4232H同理

注1：电平转换模块你们看情况放就行，这里就不给了

注2：FTX232H在使用Quartus走FT驱动时，直接NC掉ROM或者擦掉，将网盘里的.DLL放在Quartus.exe同目录下（自己去安装路径找，比如C:\SoftWare\QuartusLite201\quartus\bin64）

注3：FTX232H在使用Quartus 25.1及其以上版本走USB Blaster iii时，需要用ROM，固件写入方式见USB Blaster III · ArrowElectronics/Agilex-5 Wiki

版本更新

260723：初始版本
260803：求助AI大人发力，提升AT32方案速度
