前期准备

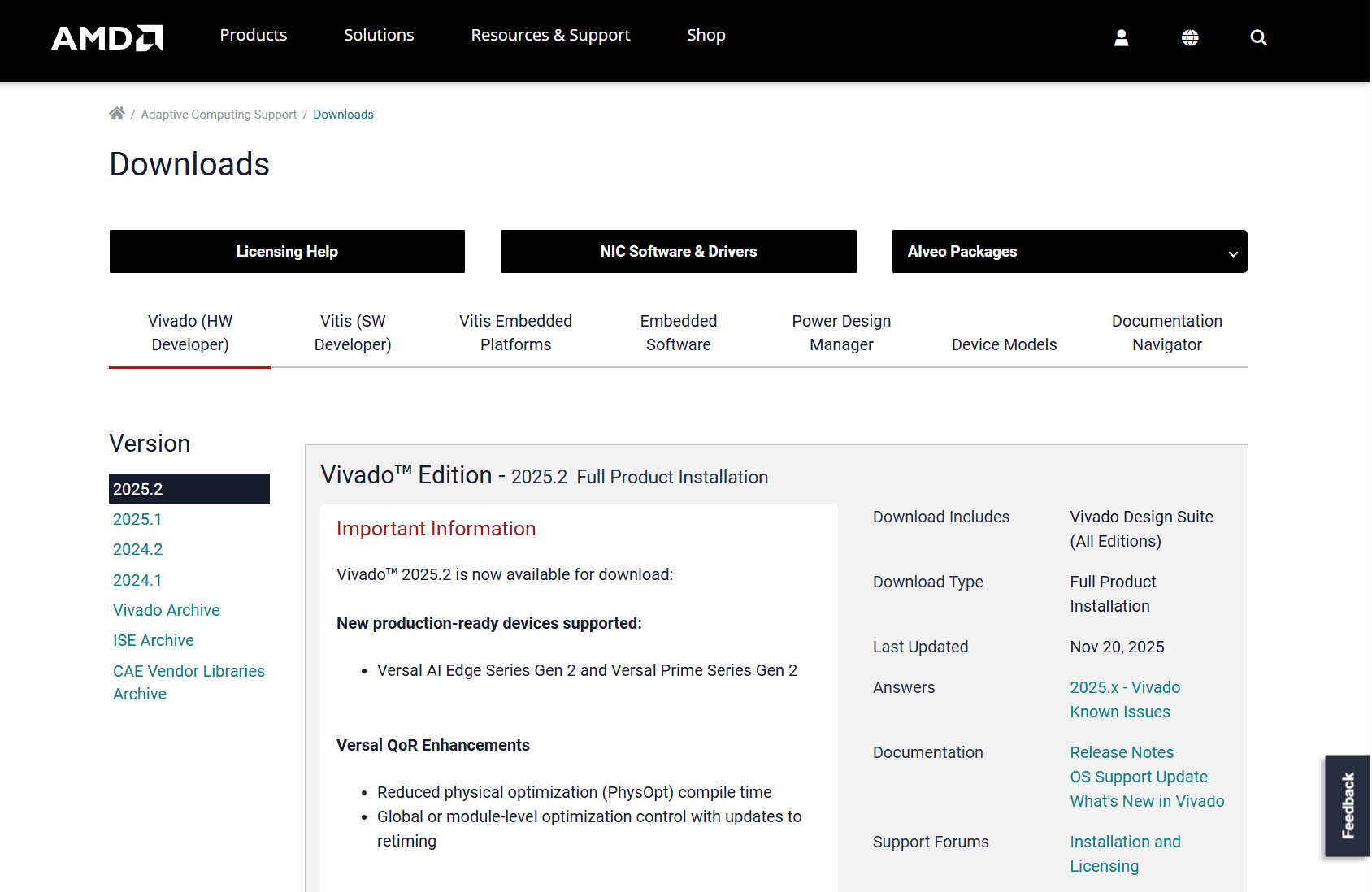

1-vivado如果要在官网下载的话需要提前注册AMD账号，如果没办法搞定，只能自行去各类网盘找了，最新的链接点击此处

2-版本的选择，目前推荐2017.4、2018.3、2020.2、2022.2、2024.2，无它，这几个都是能找到大量资料和经过大量群友验证过的版本。可以举一个反例：2023.2（还是.1来着？），为什么辣鸡？首先有各类BUG，包括但不限于Vitis无法programmer flash（这个bug在xilinx 论坛查得到，就是他们脚本写错了）。其次安装体积巨大，我忘了是从哪个版本开始专门做了体积优化。

3-下载文件的选择（这里以2024.2为例）：

• AMD Unified Installer for FPGAs & Adaptive SoCs 2024.2: Windows Self Extracting Web Installer(EXE - 222.85 MB)：Windows在线安装的引导包，然后进去会让你选你要装哪些功能和器件库再实时下载安装。不推荐，因为xilinx的网不太好，老是断，几十个G的文件不是闹着玩儿的。

• AMD Unified Installer for FPGAs & Adaptive SoCs 2024.2: Linux Self Extracting Web Installer(BIN - 303.88 MB)：Linux在线安装的引导包，不推荐，理由同上。

• AMD Unified Installer for FPGAs & Adaptive SoCs 2024.2 SFD(TAR/GZIP - 124.65 GB)：Windows/Linux共用的一个统一安装包，安装时无需额外下载，推荐。考虑到这玩意还能扔迅雷或者IDM，怎么算都比它自己单线程搁哪儿下跑得快。

• 其他各类update：给坚持版本的老古董用的，有时间折腾update，直接升到新版本就行了（当然也不排除像2022升级到2023赤石）

4-准备个300G左右空间（因为这120个G是压缩包，还要解压，至少要240G空间），把这个下载下来

安装过程

1-解压过程就不放了，直接点击exe开始安装吧

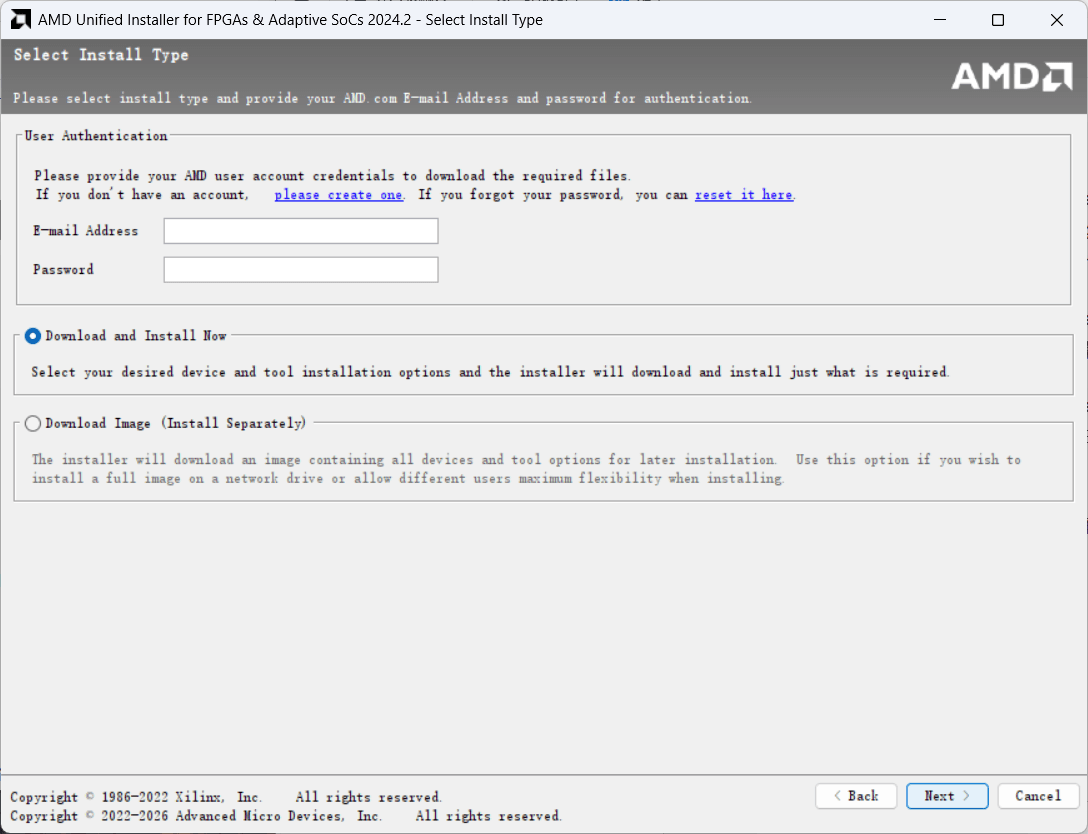

2-依旧登录账号，哎，不能完全离线安装

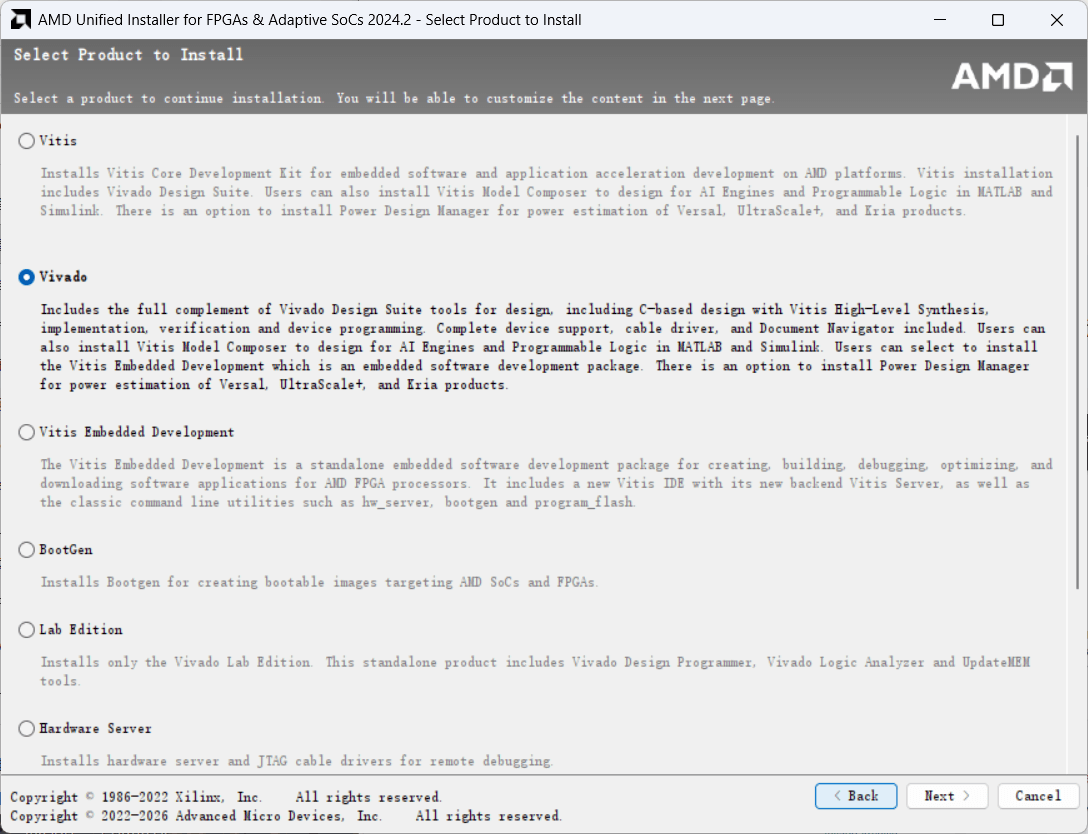

3-选择安装版本，如果你是要往ZYNQ方向，装第一个vitis，里面会包含vivado；如果你不玩儿ZYNQ，就装第二个vivado（下一个界面记得选ML Standard，这个是免费的，Enterprise是收费的），会比vitis版本少一点体积

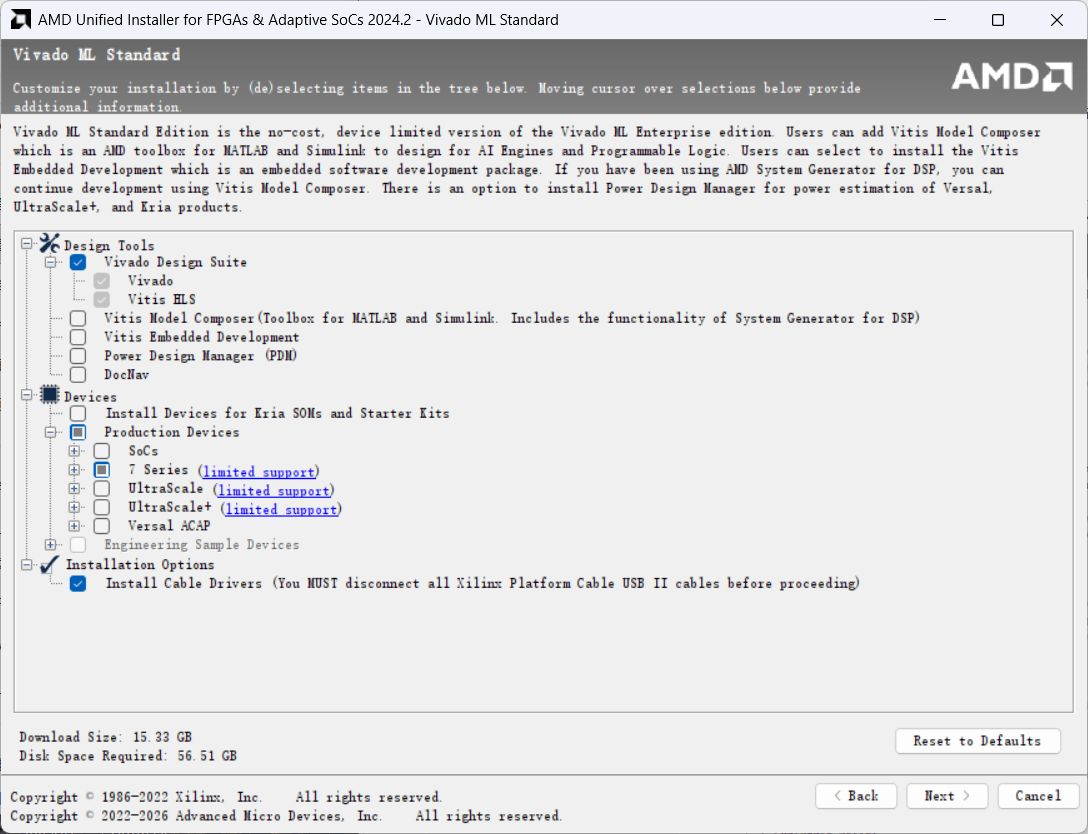

4-选择你要玩的器件库和功能，一般就玩个7系，其他你要玩再加。像现在这个装下来才56个G，如果全勾上得100多个G。

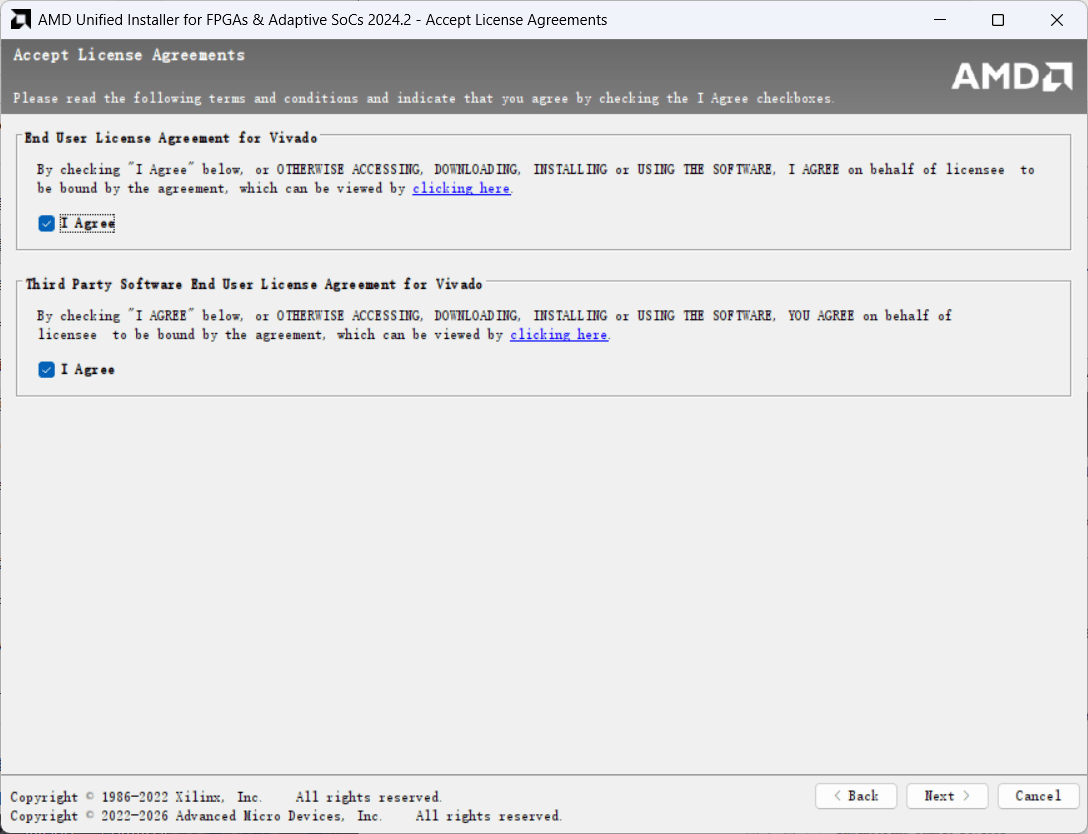

5-一堆我同意

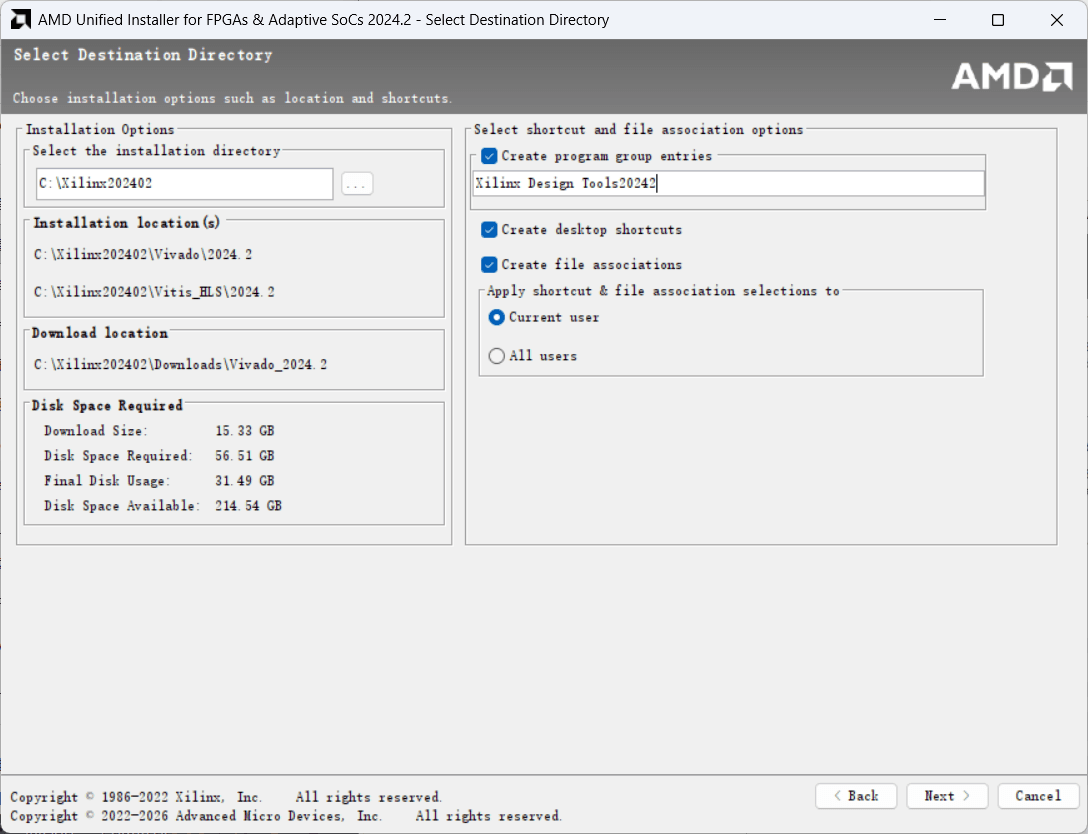

6-然后自己改一下安装路径，一路点点点吧

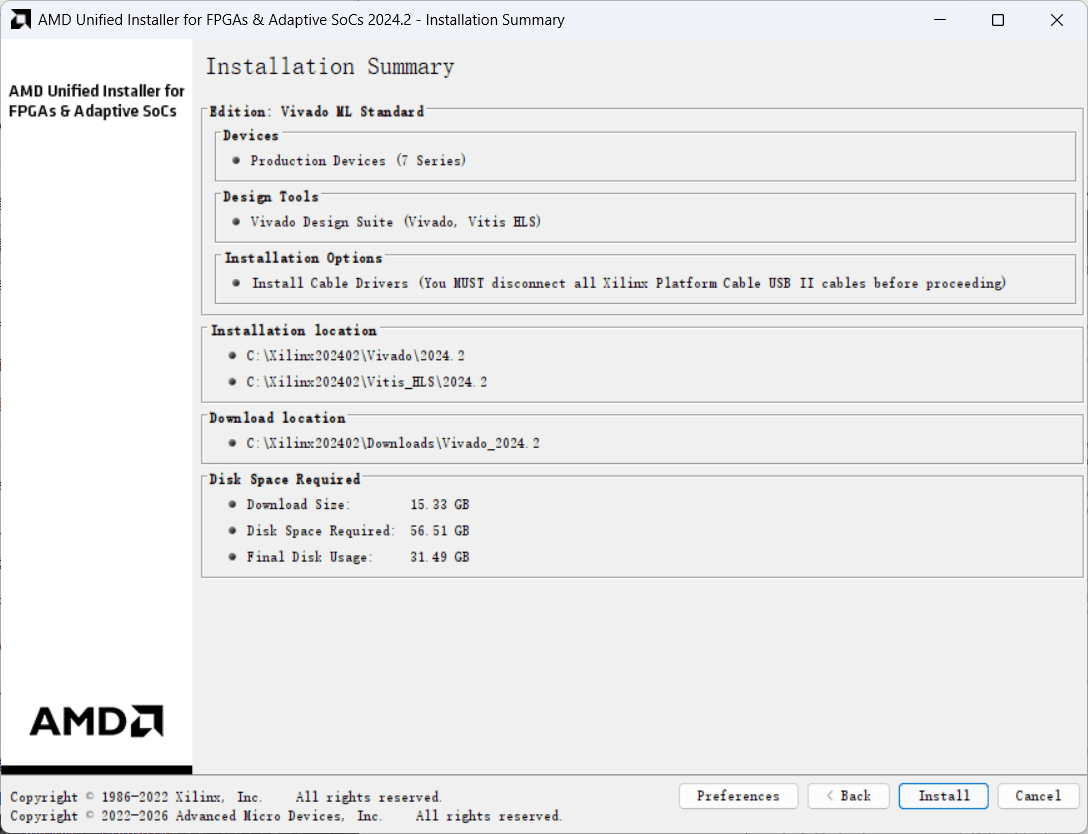

7-如果你是在线引导安装，这里就会去下载；如果你是离线完整安装包，这里就直接等安装了

注：如果有玩7K325T之类打算，去网上找个vivado 2037的lic吧，这玩意在免费的vivado版本内不提供

点灯流程

1-点灯主要是为了检查整个环境是否完全正常（此处仅考虑编译下载，仿真略）

2-点击vivado2024.2，启动！（大概率等半天

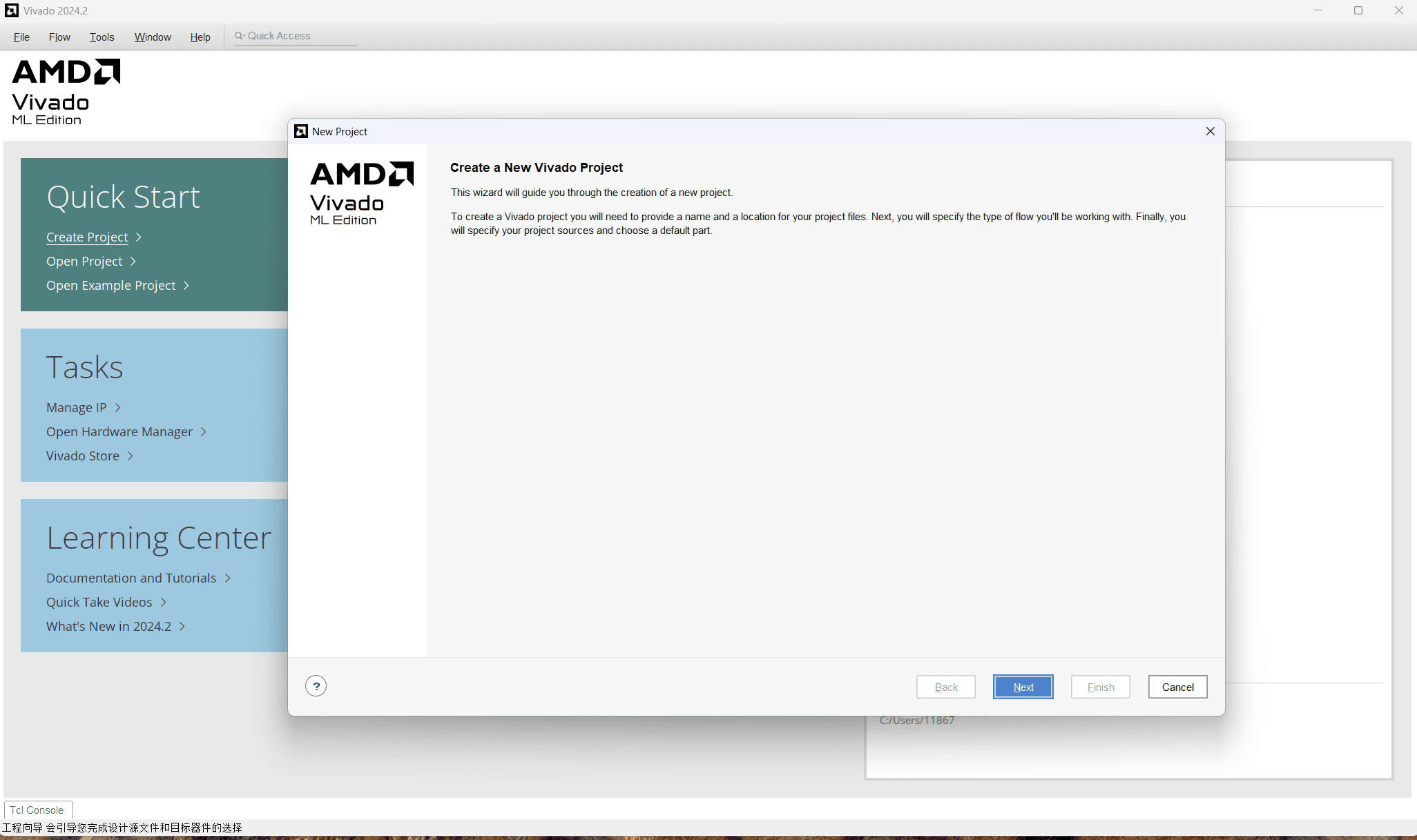

3-点击左边Create Project
4-确认工程文件夹路径

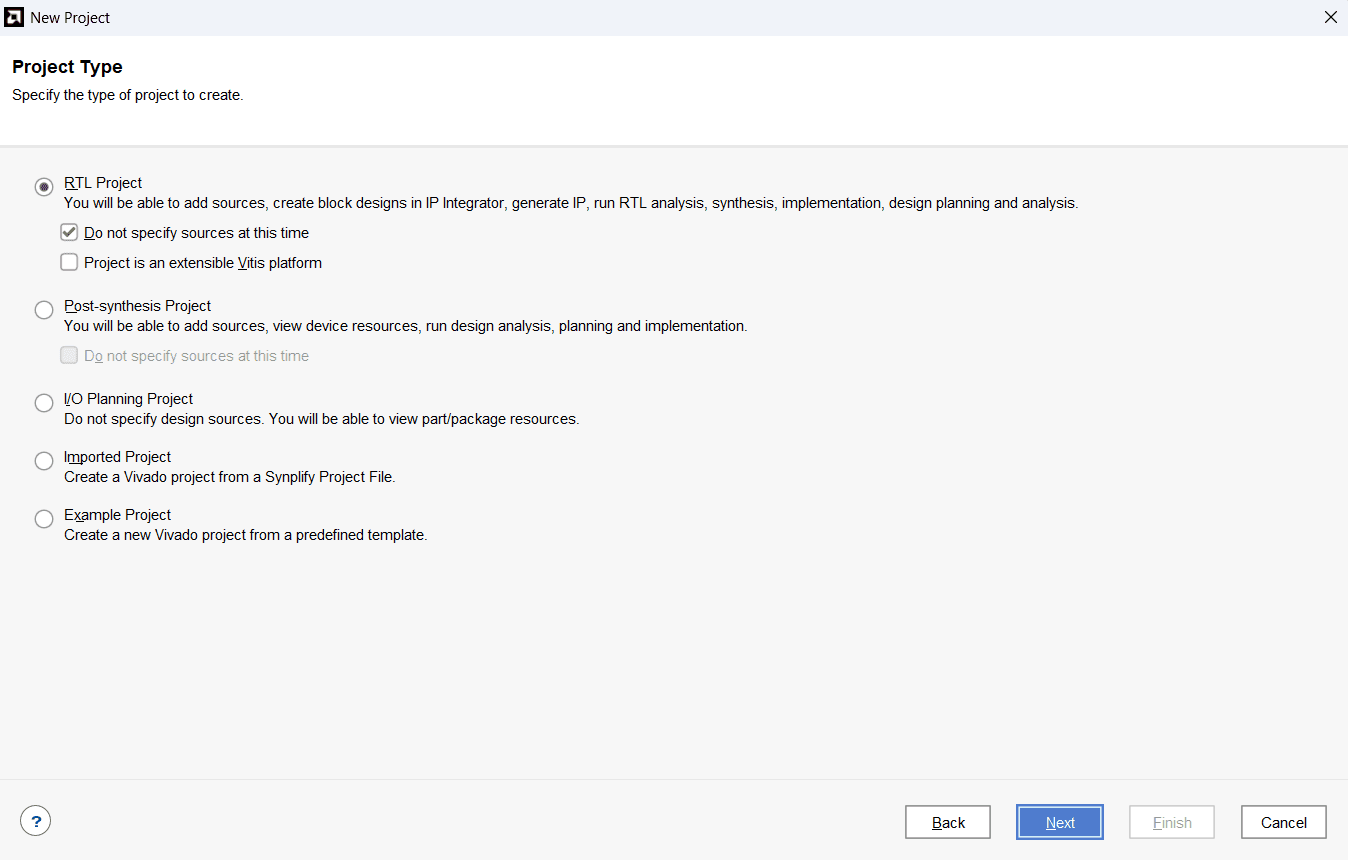

5-确认工程类型（如果有写好的文件，这里要把勾去掉，可以先添加；后面再添加也行的

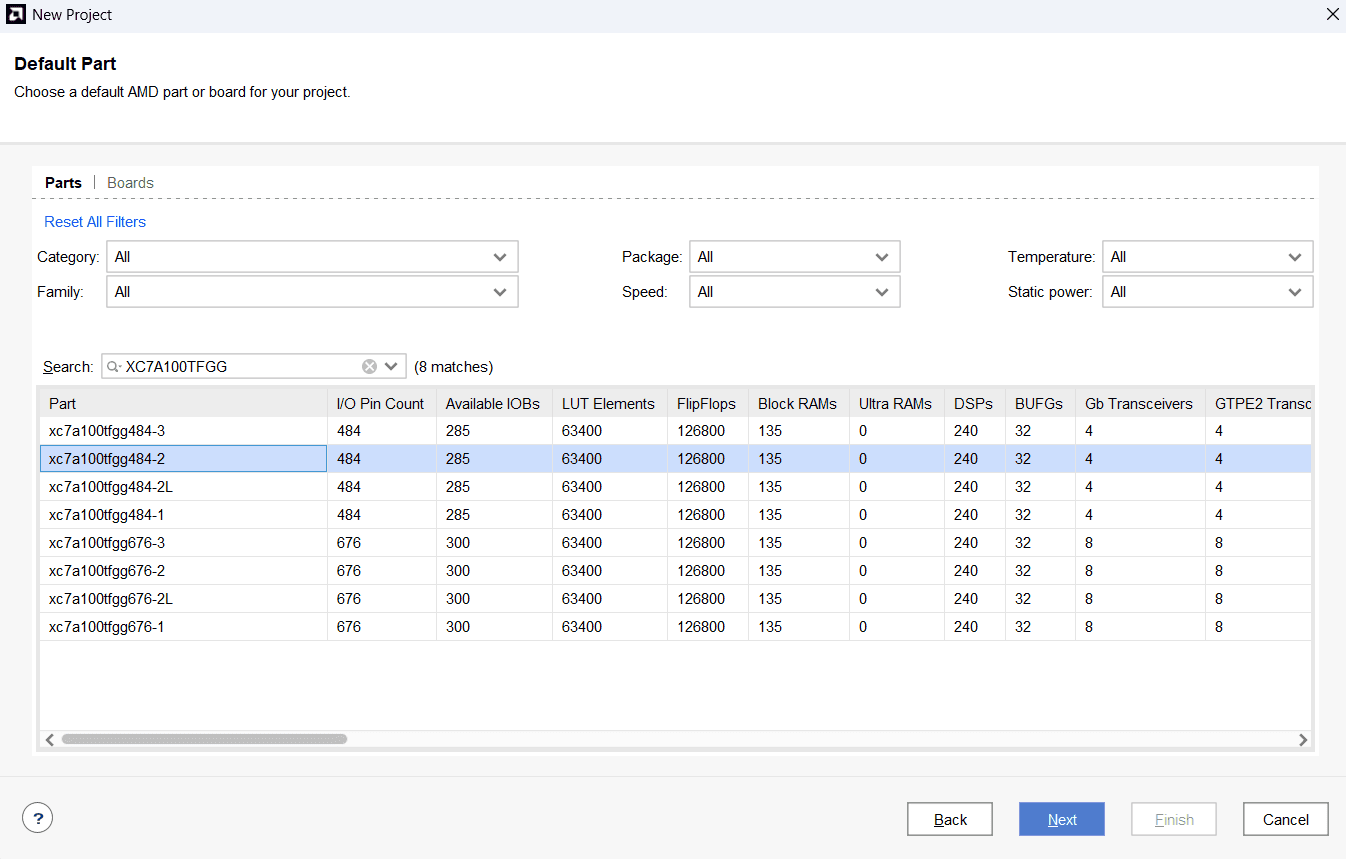

6-根据你拿啥板子点，自己选一下型号

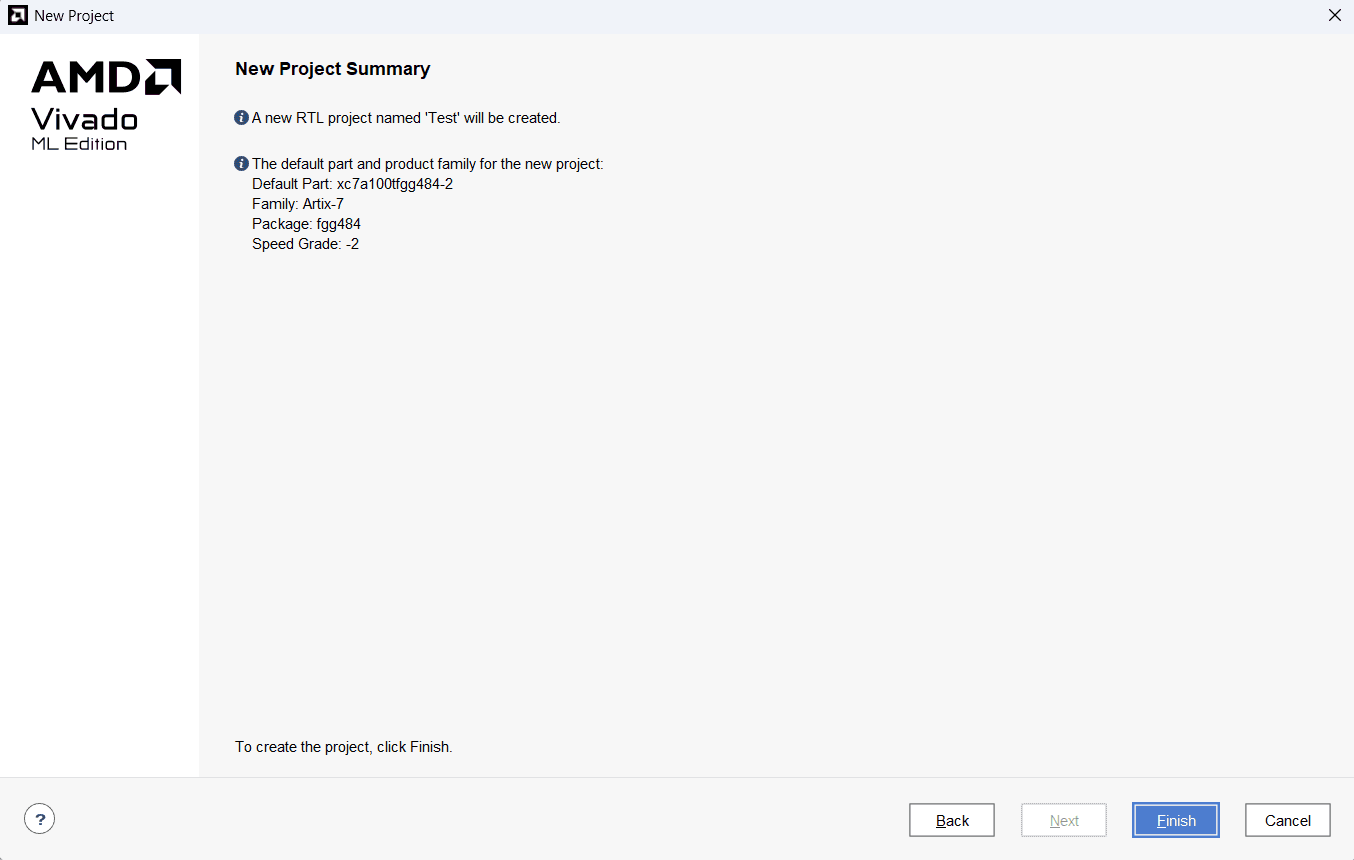

7-确认无误后等他Finish转圈圈

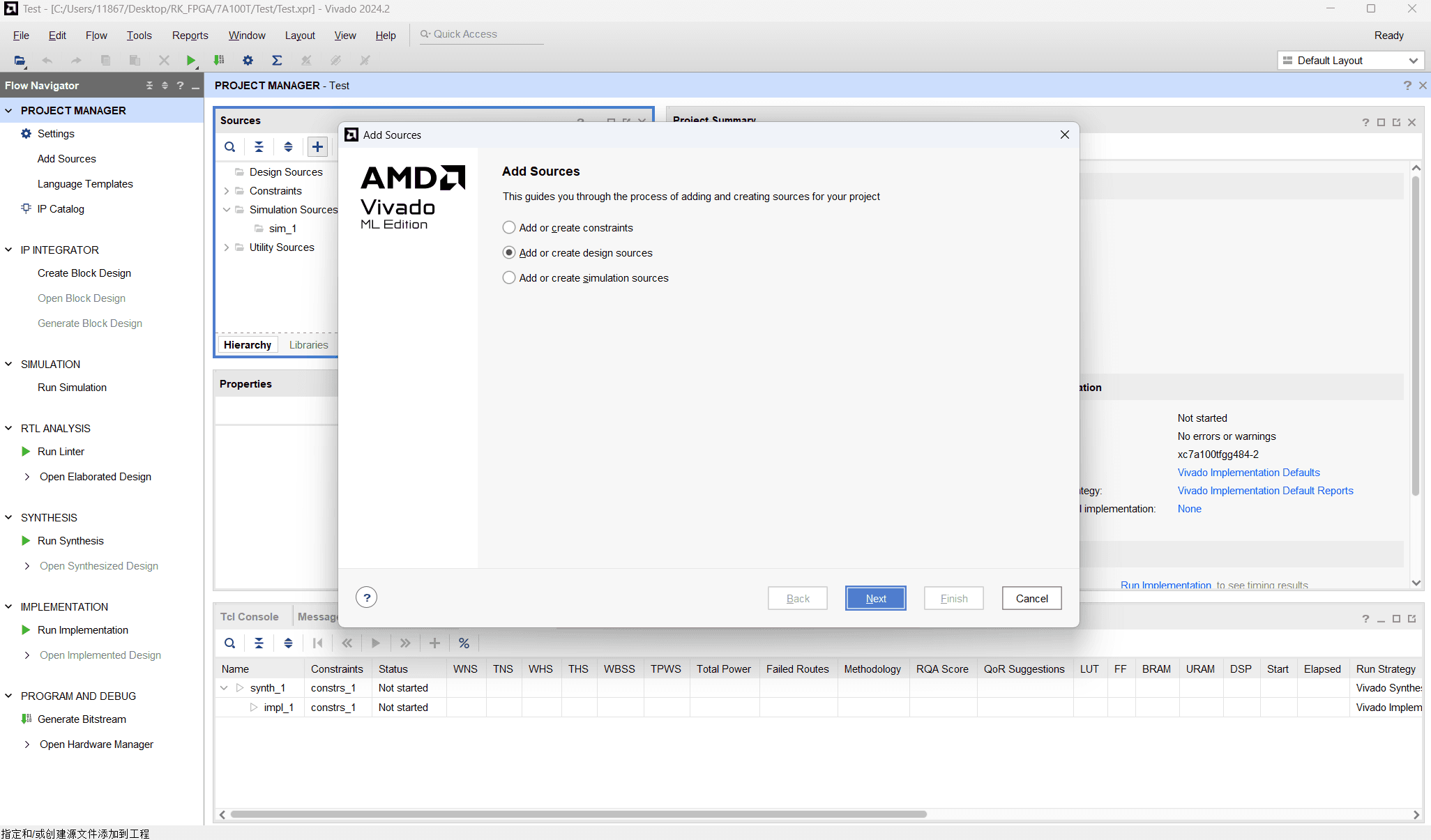

8-在Source那儿点+号，选择creat design sources

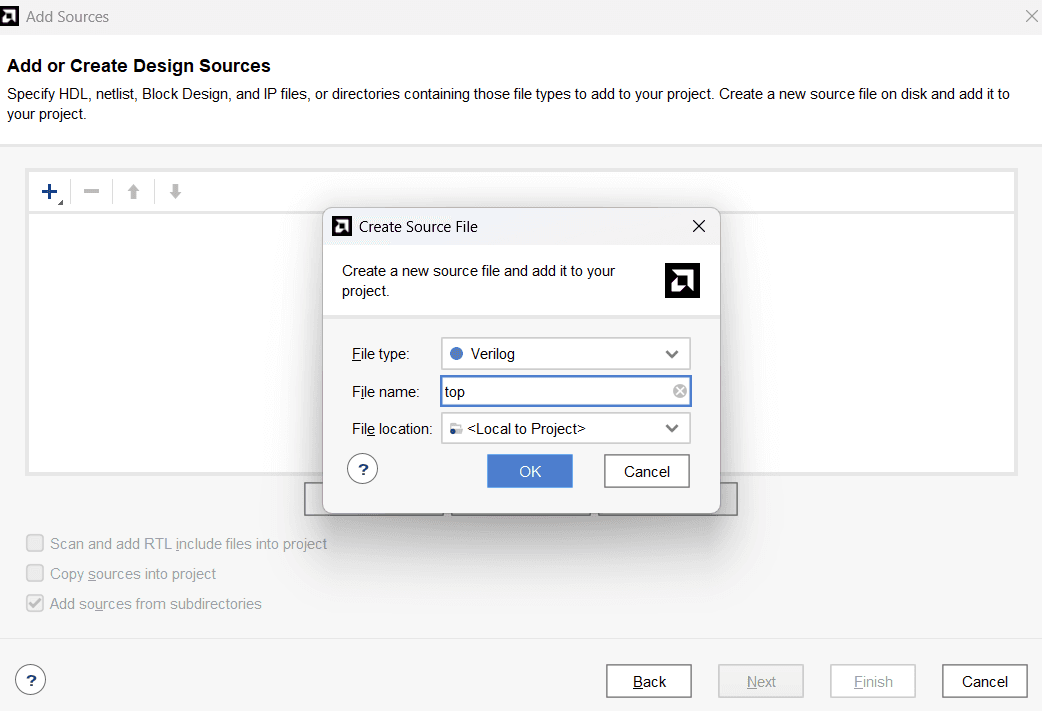

9-选择creat File，给个top命名

10-define module跳过，一会手写

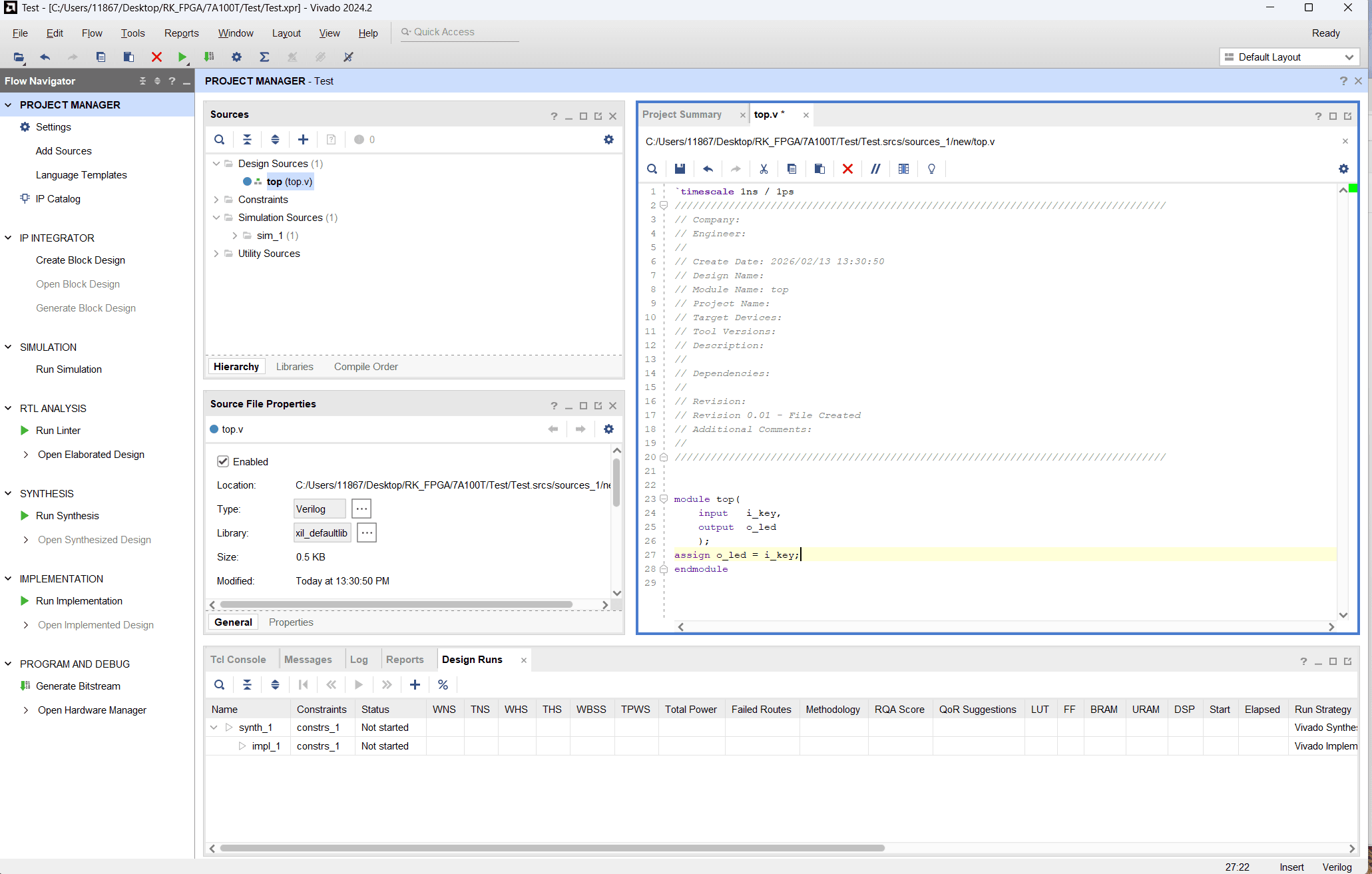

11-回到Vivado，在Sources->design Sources里双击打开top.v，随便写个按键 LED绑一起的程序

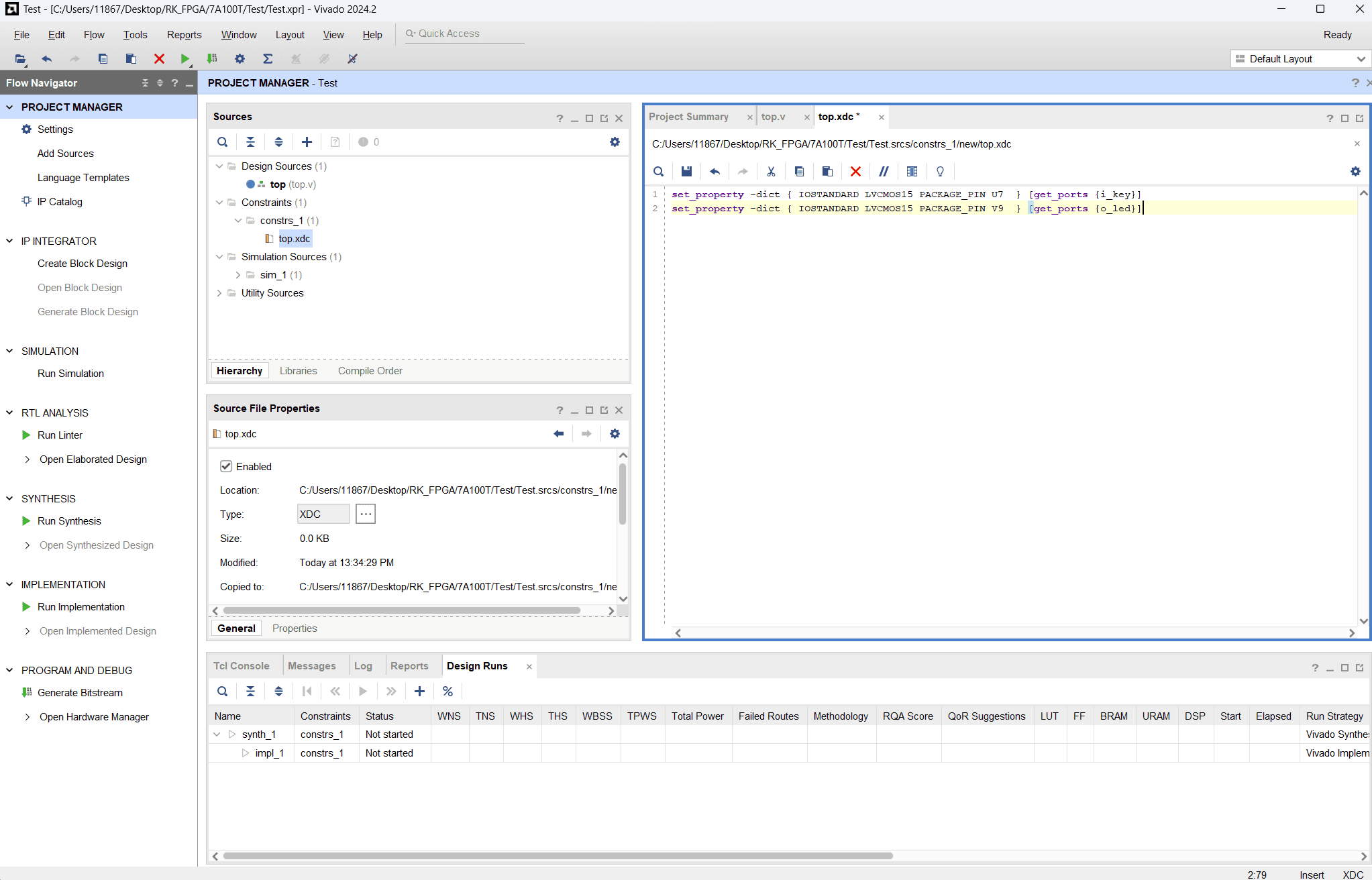

12-上面8-10步骤一样，新建一个Constraints，内容如下，将代码的input和output绑定到板子实际管脚上（这一步和你手上实际板子配置来）

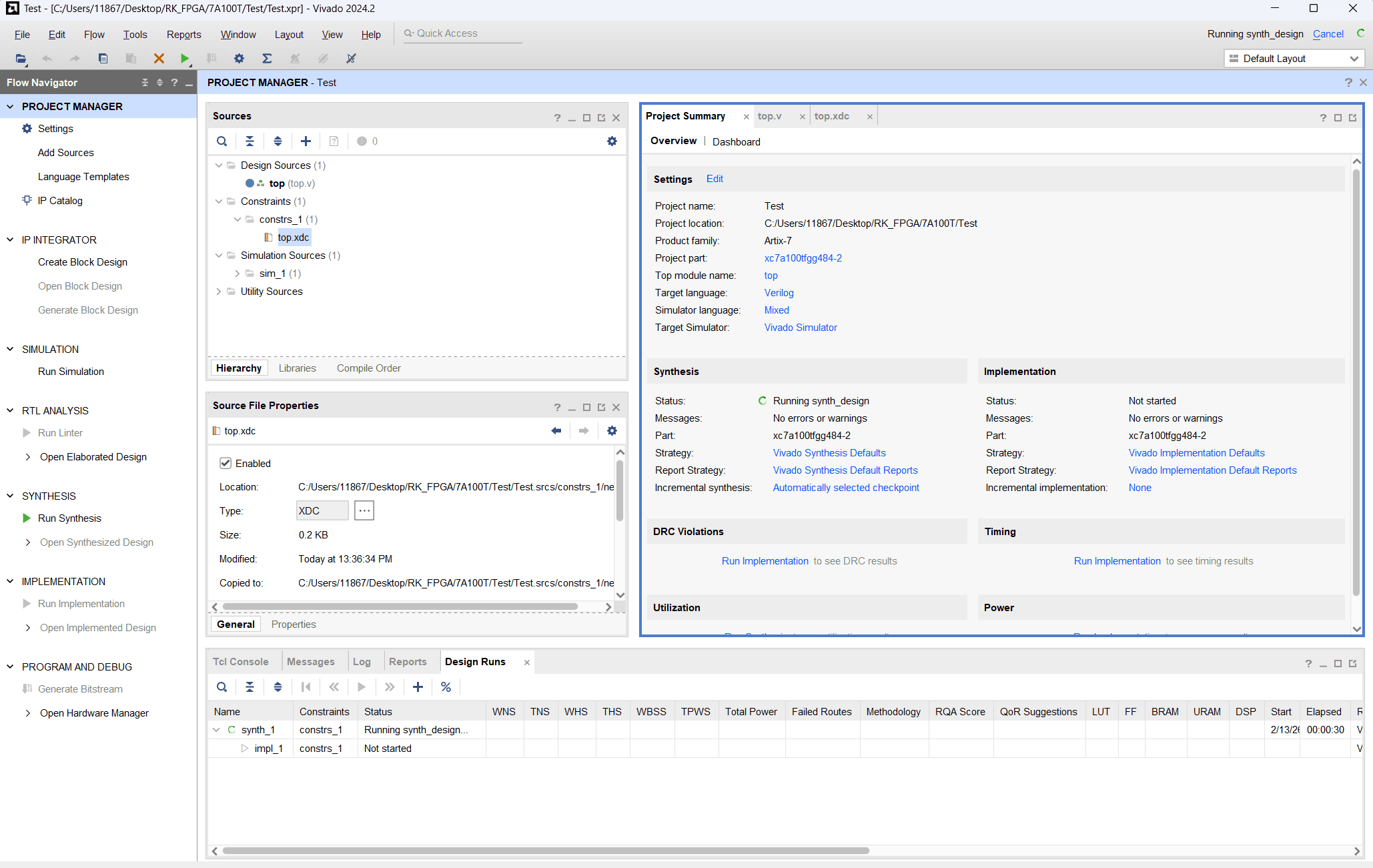

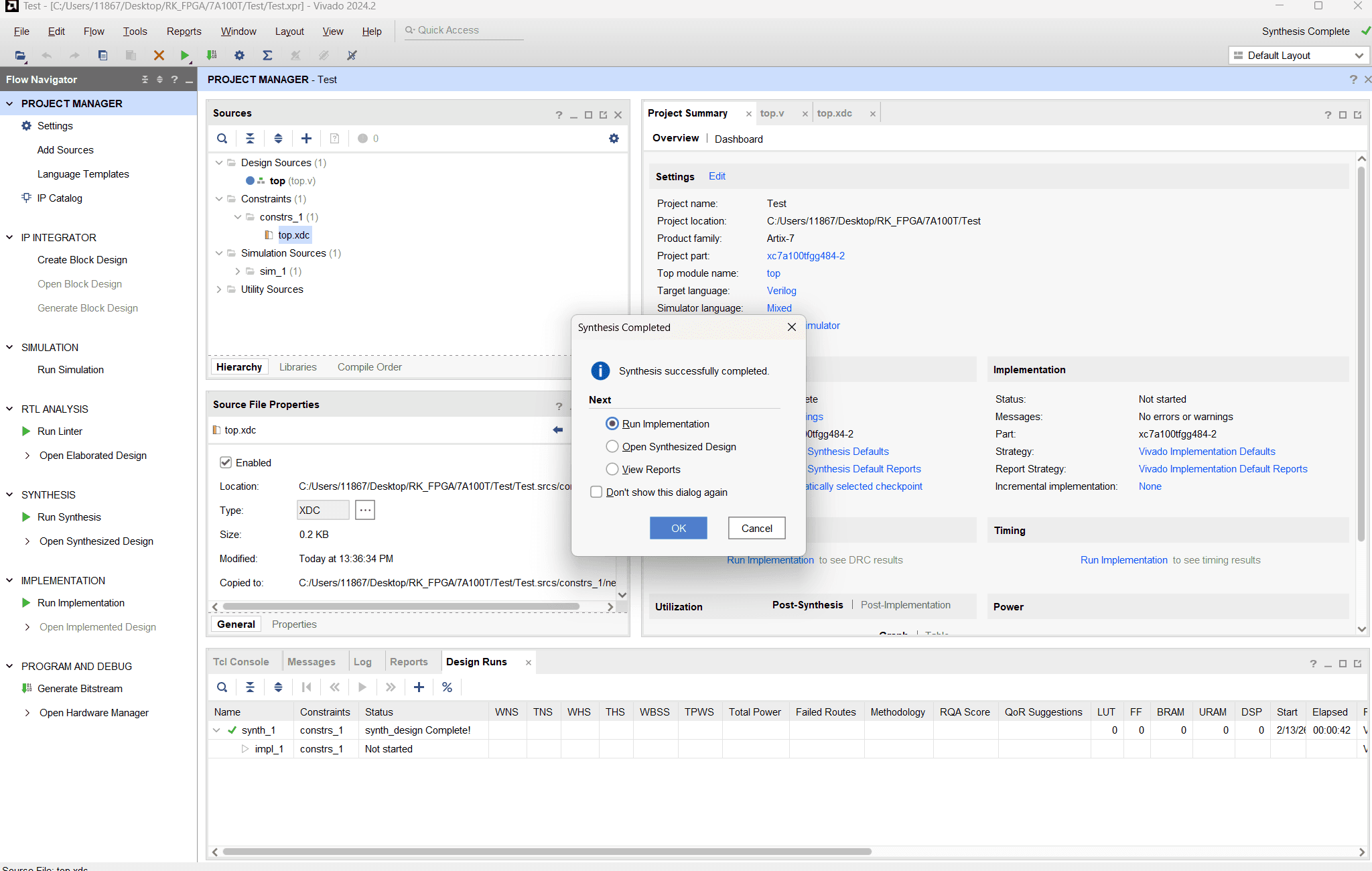

13-正常来说应该保存，先点Run Synthesis，等待右上角的Running synth_design变成Complete

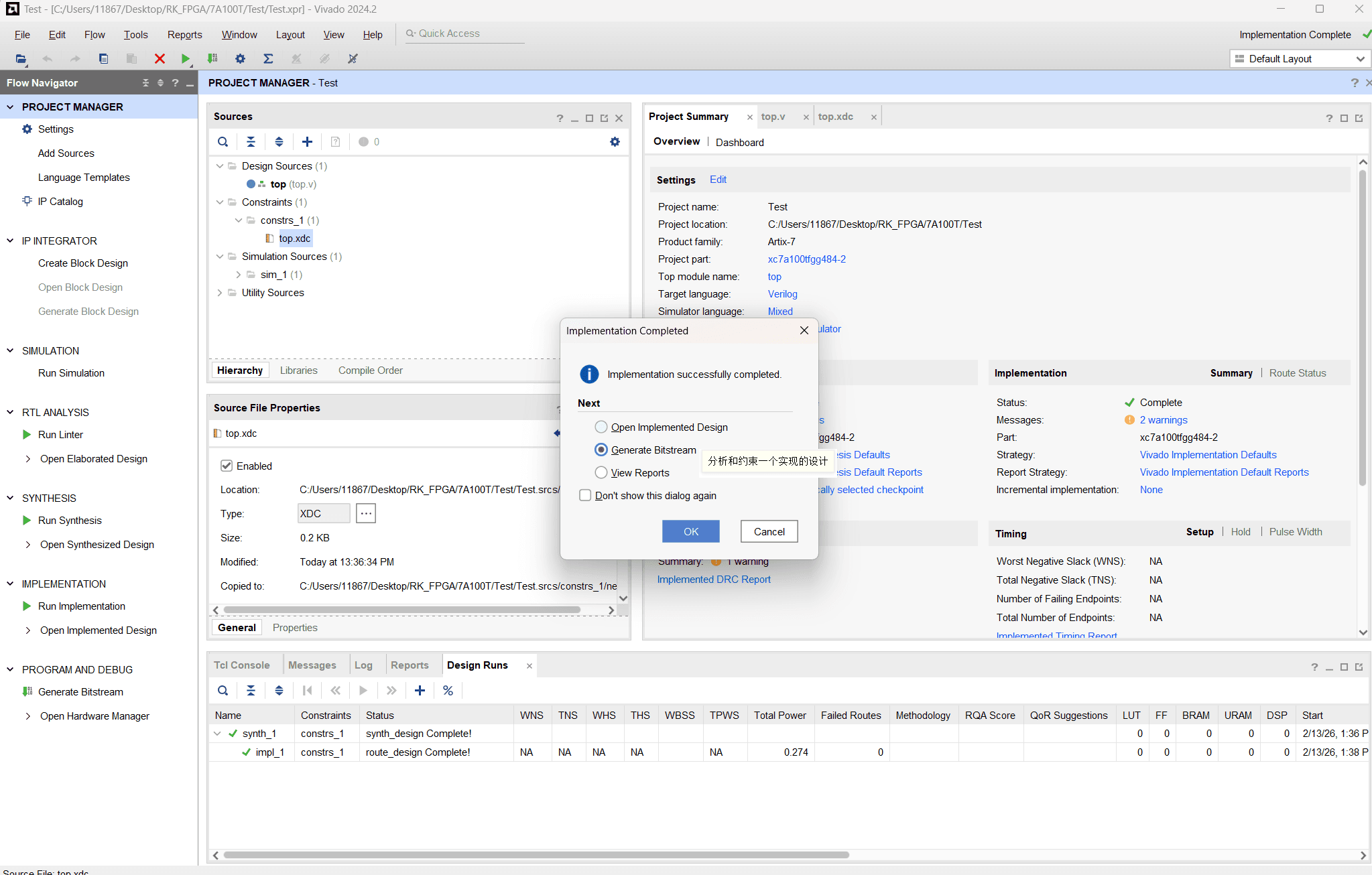

14-无误后，继续选择Run Implementation，继续等待

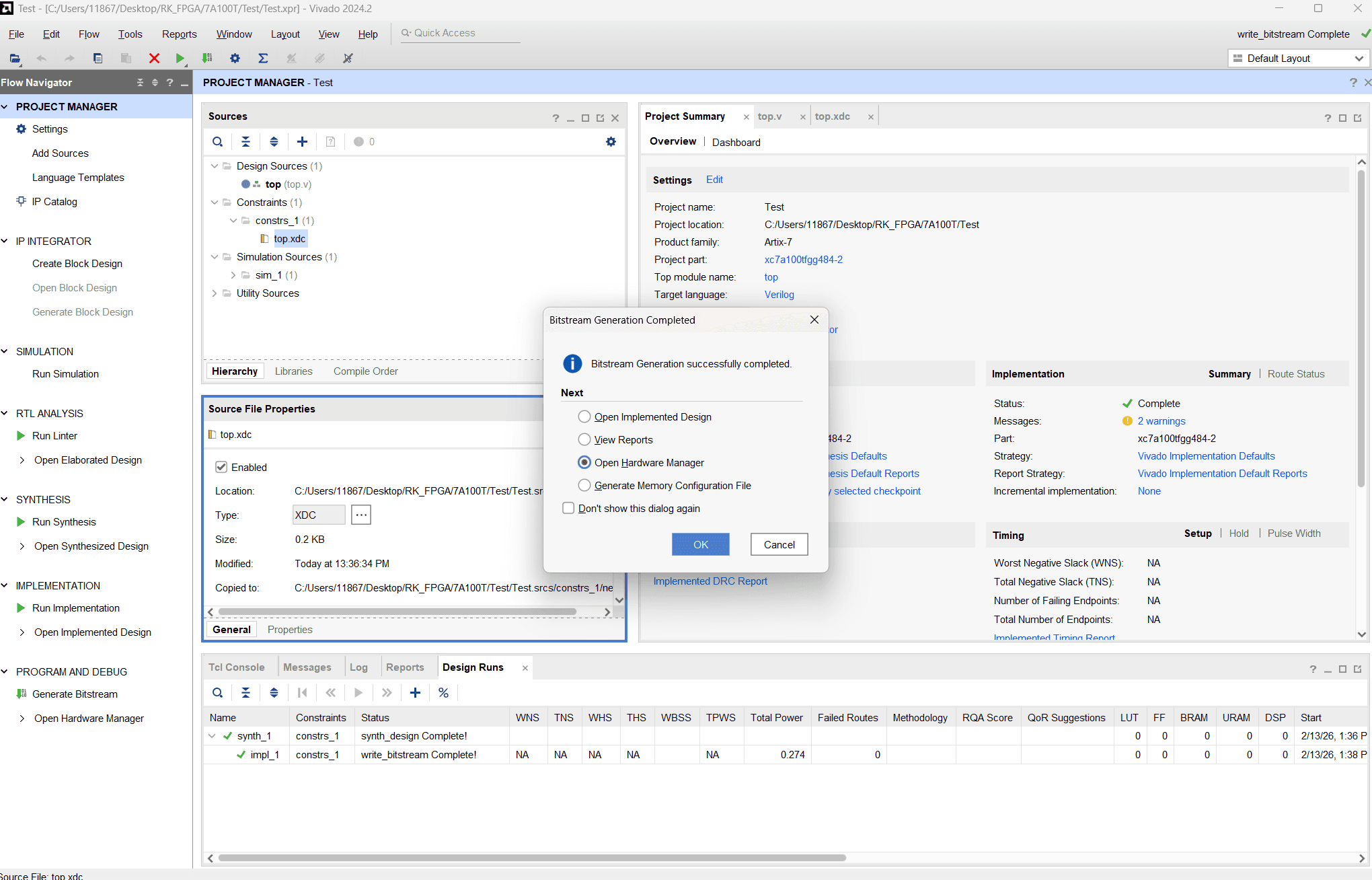

15-无误后，继续选择Generate Bitstream

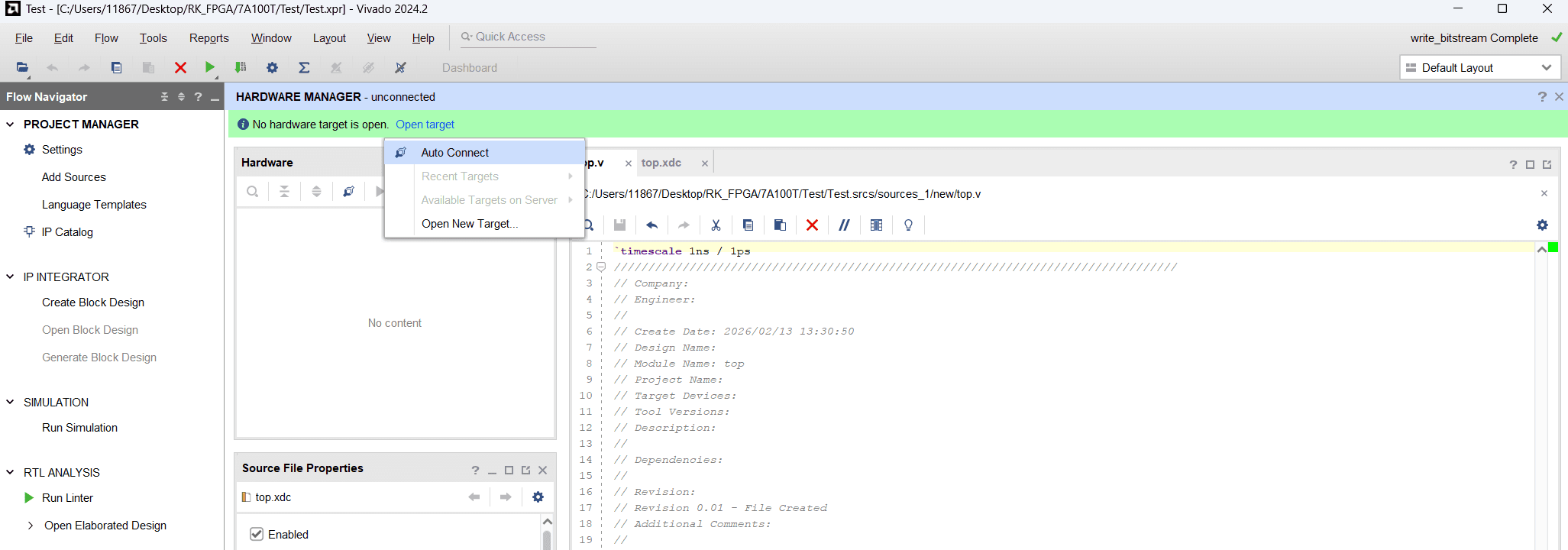

16-无误后，继续选择Open HardWare，这个时候就把开发板电源和下载器连接好，上电并连接电脑。正常来说这个时候应该能看到开发板了，如果没显示，就手动点一下Open Target扫描一下

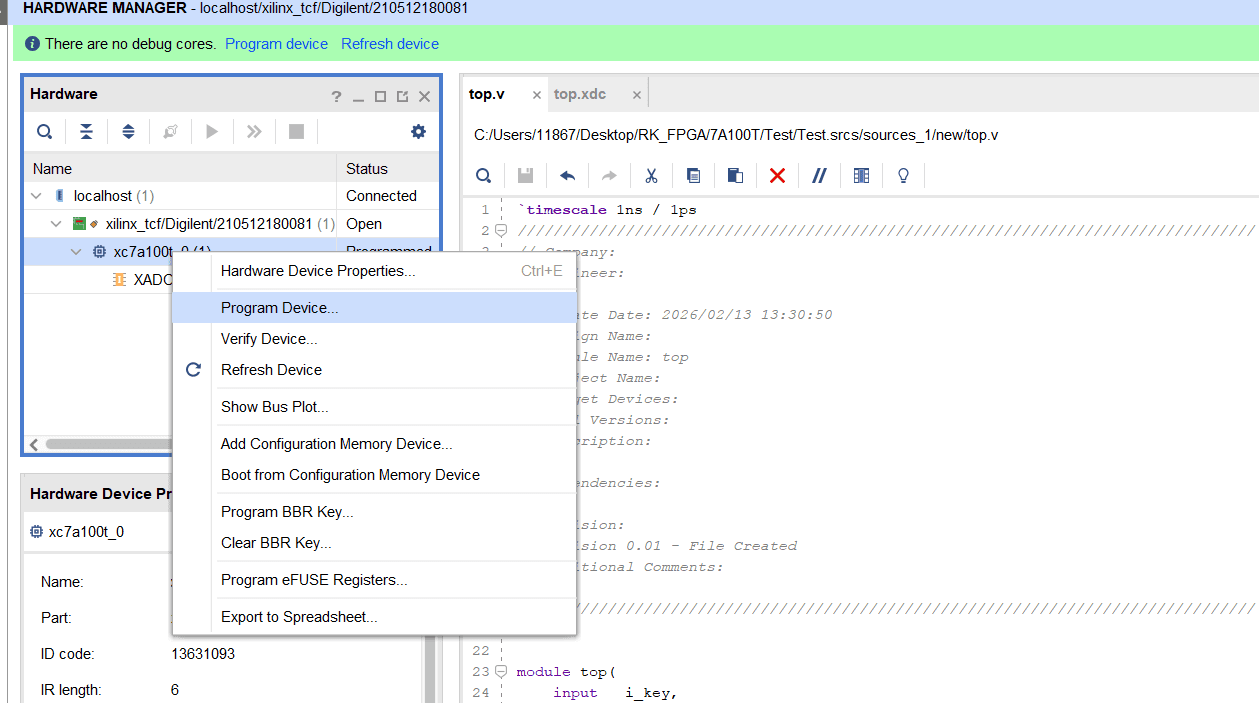

17-在芯片型号右键选择Program device

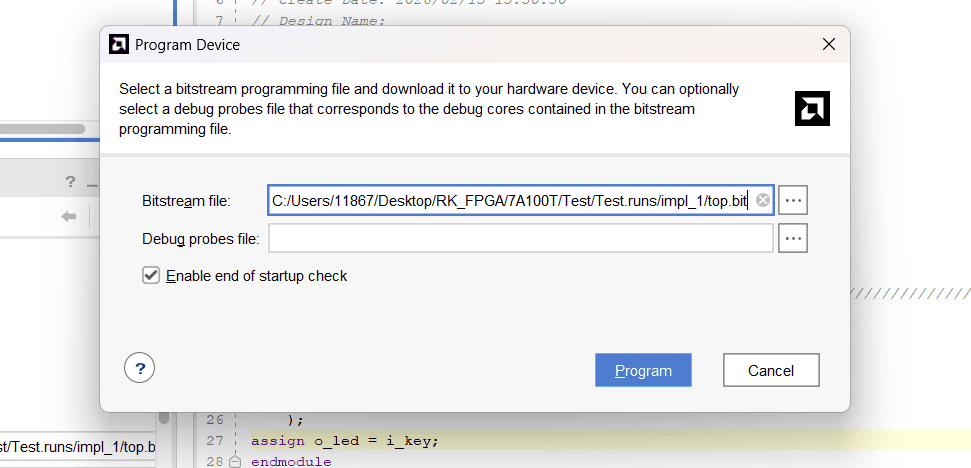

18-此时默认会选择当前工程生成的bit，点击下载
19-下载完成后即可验证，按键的按下松开是否跟随LED的闪烁现象。当然这也说明整个Vivado环境没有任何问题了。

更新记录

260213：初始版本
