XI050C：上图这种外置JTAG的

XI050D：板载JTAG，例程和定义AB通用

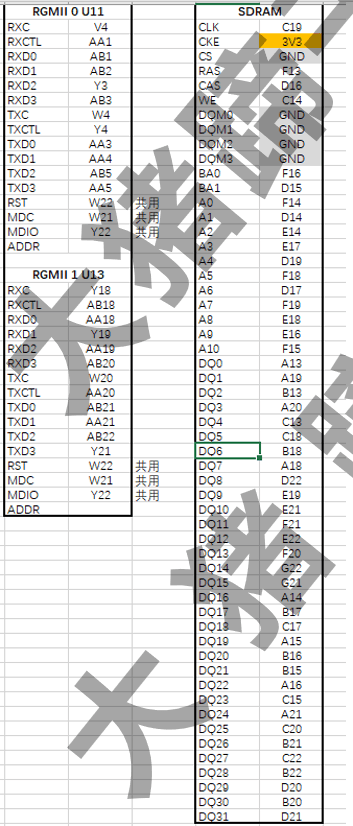

引脚定义

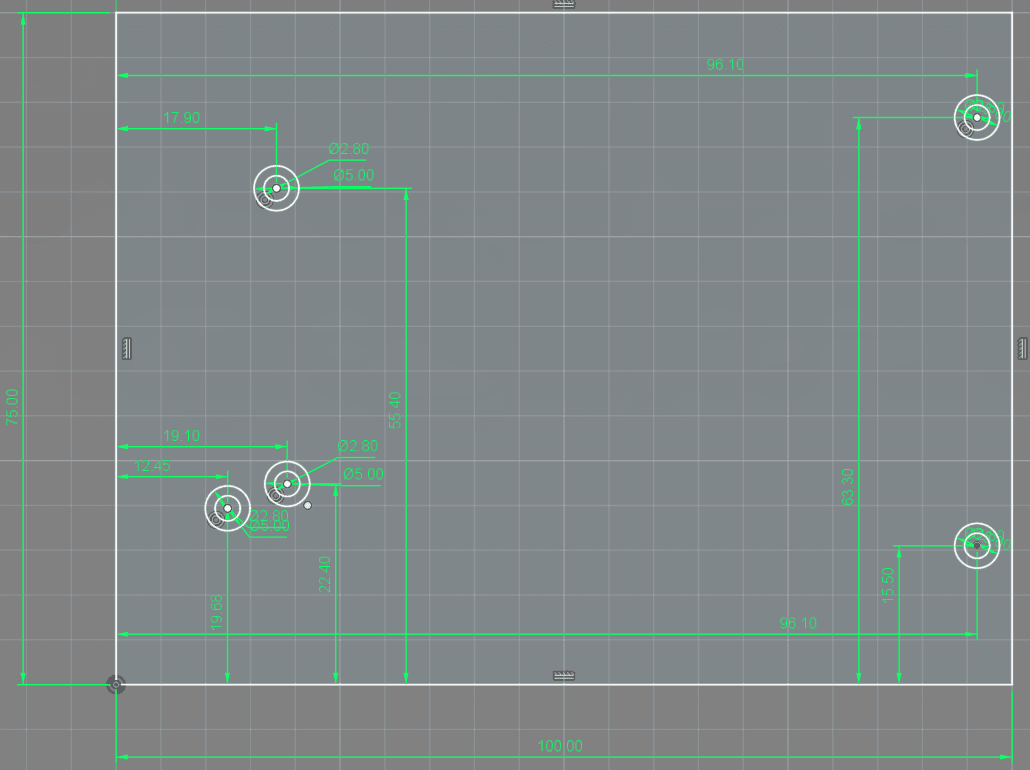

底板：

核心板（BTB定义不给，想自己做自己动动手，躺赢狗！）：

例程资料

xilinx/XI050CD at main · BigPig-Bro/xilinx

固化说明：

1-原Flash出厂带有写保护，正常固化时会报错。先下载仓库内的写保护解除bit，板载led闪烁后代表写保护已永久解除。

2-在xdc文件正常约束以下设定后，烧录bin或者mcs都可以，注意：上电时不要给JTAG上电，否则XILINX会先于固化程序接管FPGA导致不会按固化启动，启动后再给JTAG上电。

set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 1 [current_design]

set_property CONFIG_MODE SPIx1 [current_design]

set_property BITSTREAM.CONFIG.CONFIGRATE 50 [current_design]

set_property BITSTREAM.CONFIG.SPI_32BIT_ADDR NO [current_design]

版本更新

250322：初始版本
250411：修订DQ10 DQ8 PIN重复
250419：修订RGMII Pin
