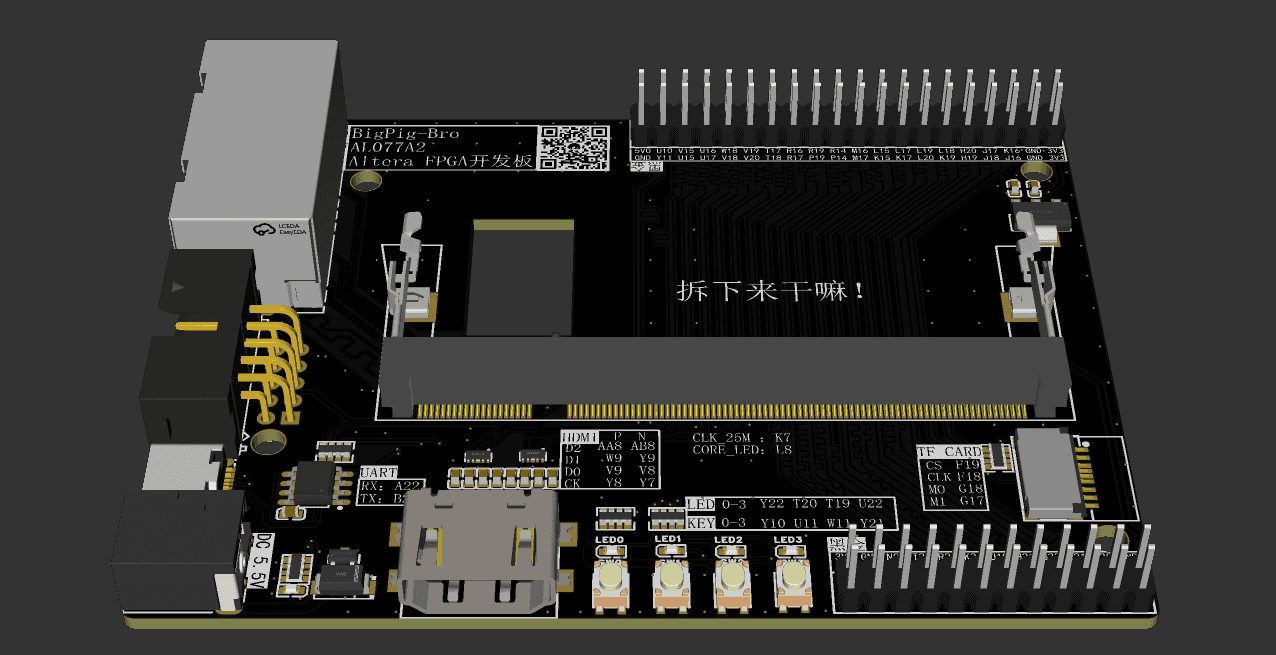

AL077A：上图这种外置JTAG的

AL077B：板载JTAG，例程和定义AB通用

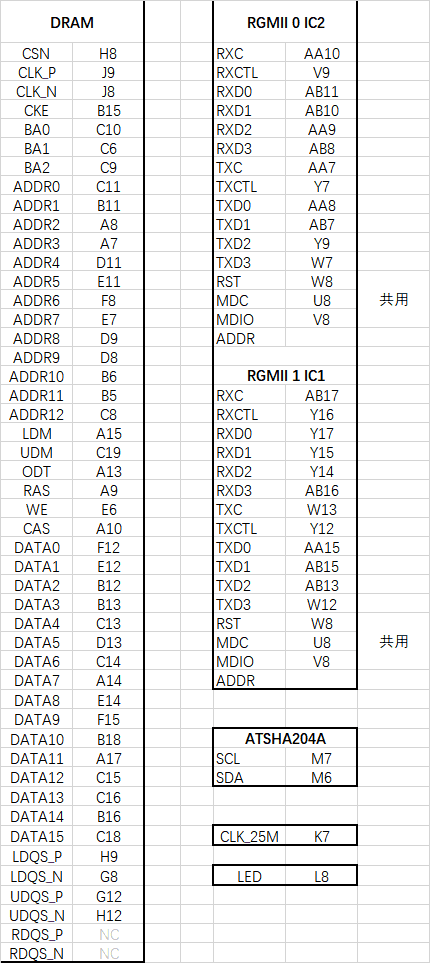

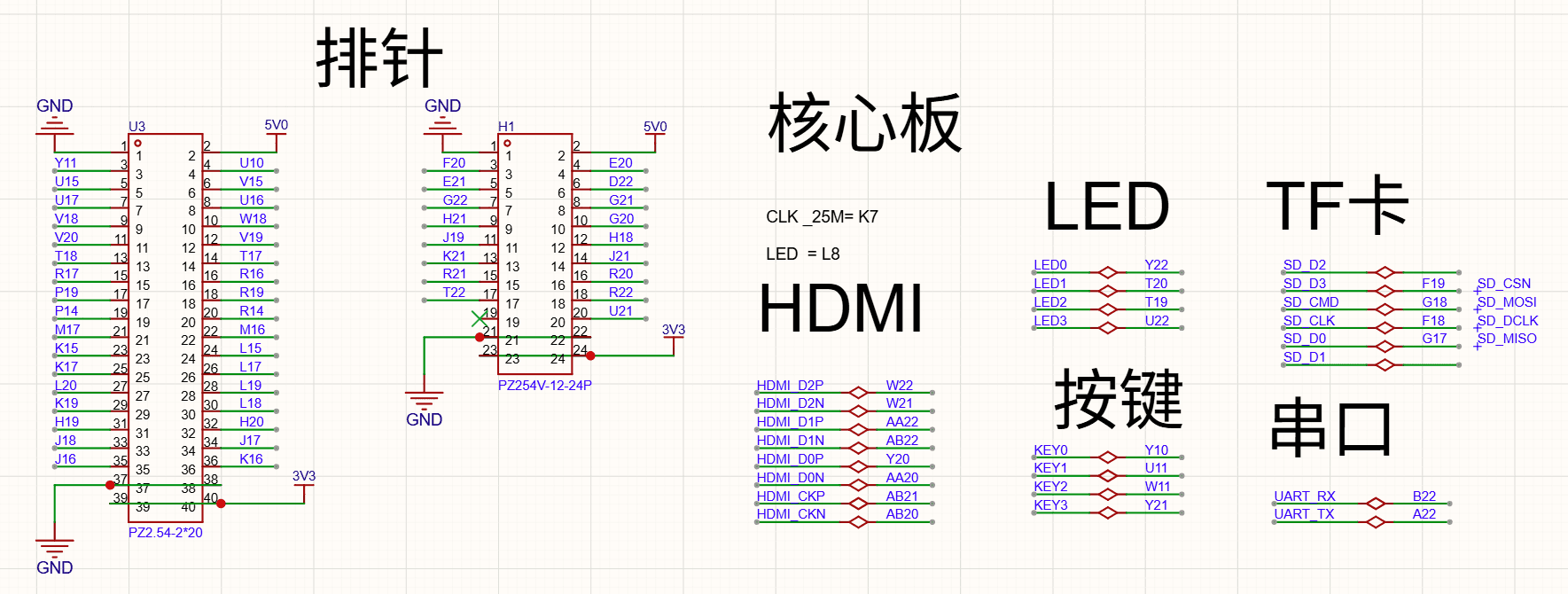

引脚定义

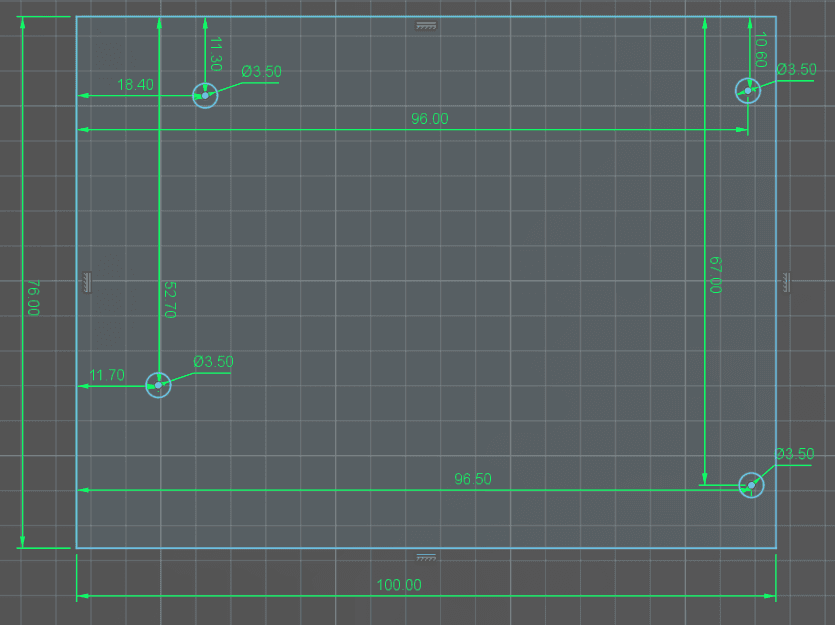

板上四个M3孔位如下

例程资料

Altera/AL077AB at master · BigPig-Bro/Altera

1. 注1：生成固化文件jic时Flash选择MT25QL256

2. 注2：不同版本Blaster下载AL077AB all test工程 top.sof速度如下
   FT2232H（走Blaster iii 3s）
   FT2232H（走FT驱动 6s）
   AT32 改（7s）AL077B板载方案
   黑金USB_Blaster（12s）
   AT32 Github原版（15s）
   STM32（18s）
   CH552G（29s）

版本更新

260729：初始版本
