A：外置JTAG。不做板载JTAG方案，目前没有那么下载那么快的Blaster电路方便集成，各位自己拿慢的调或者自己去搞个正版的Blaster。

引脚定义

底板IO定义：
1-GT BTB仅做差分圆弧等长引出，我不会调这个GT……如果要自己做底板，其中0123的差分长度需要额外增加（+0 +4 +65 +73）mil，5678的差分长度需要额外增加（+6 +25 +27 +0）mil
2-底板支持USB直接5V供电，当DC口5.5V接入时，会通过MOS自动断掉USB的电源（这并不会影响正常通信），经过降压二极管后，又变成正常5V使用了。

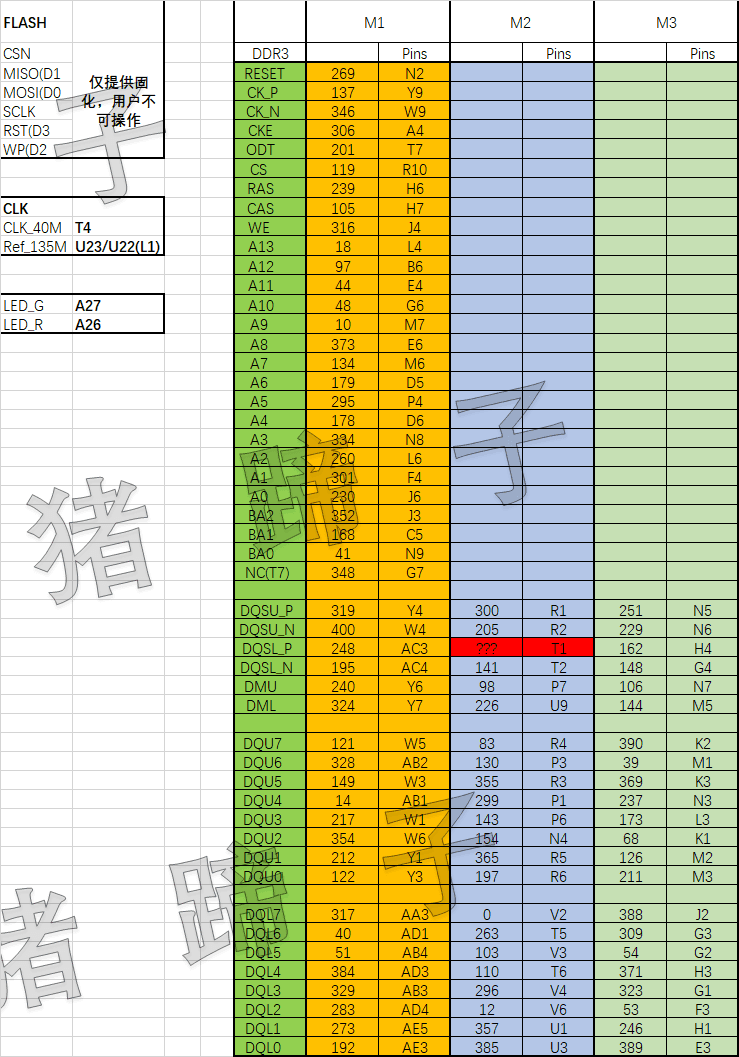

核心板IO定义：金手指部分暂不提供，避免倒勾。

例程资料

1. Altera/AL156A/all_test at master · BigPig-Bro/Altera

2. 注1：Arria V在Lite版Quartus中并不支持，这里提供学习版的18.1 Stan版本，链接自取：: https://pan.baidu.com/s/1cPT59caIyQIBMazybTgEzg?pwd=auen 提取码: auen

3. 注2：需要固化时，jic文件选择FLASH型号为EPCQ128

4. 注3：以下载AL156A的8MB sof文件为例，各个方案所需时间如下:
   FT2232H（走Blaster iii 5s）
   FT2232H（走FT驱动 10s）
   AT32_改（15s）
   黑金USB_Blaster（25s）
   AT32 Github原版（33s）
   STM32（53s）
   CH552G（63s）

版本更新

251109：初始版本
251125：感谢@6676纠正 RefClk为135M
251230：增加Stan Quartus链接
260410：更新固化说明
260729：更新不同版本Blaster下载对比
260802：更新AI大人神力AT32版本
