A：板载JTAG（AT32方案）

引脚定义

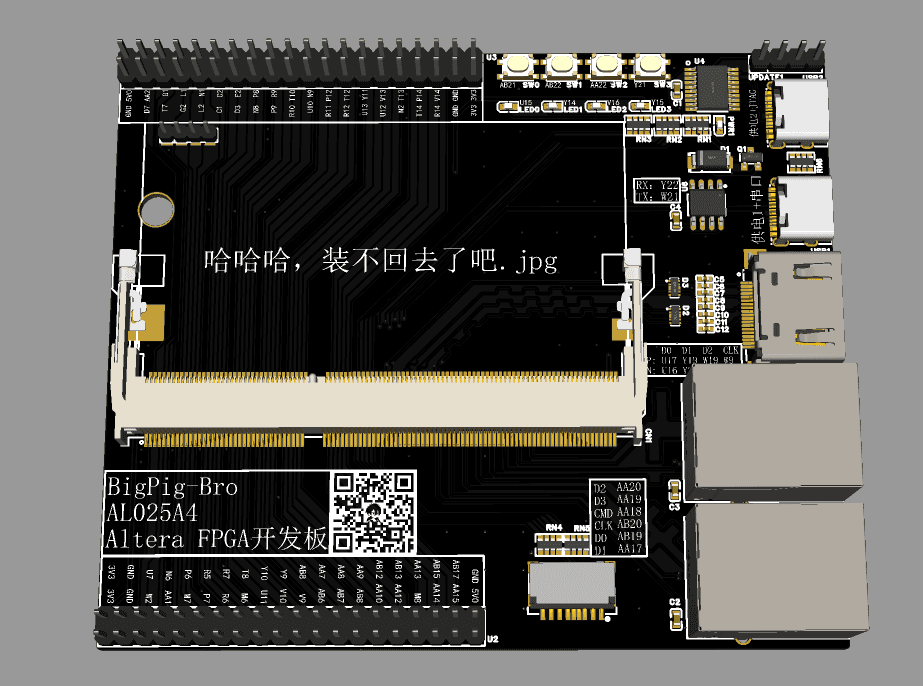

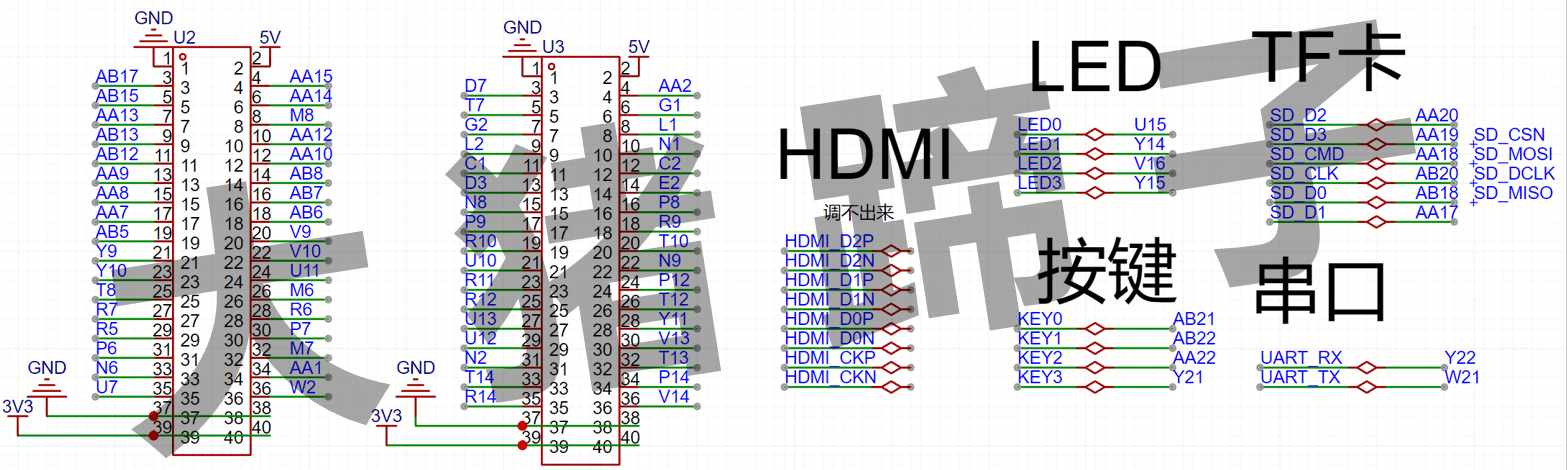

底板IO定义：（网口LINK ACT暂时没看懂咋用起来）
1. 两个C口均可供电，自动切换，且JTAG的优先级高于串口的C口供电，且由于二极管压降，5V实际只有4.5V
2.U2 Pin 19的丝印打成AB8了，以原理图为准

核心板其余IO定义如下：

板载FLASH为16Mb（生成固化文件提示放不下），更换为W25Q64（P2P EPCS64）后可以固化（感谢用户@6676）
改电压这个有风险，你们自己看着办

例程资料

Altera/AL025A/all_test at master · BigPig-Bro/Altera

版本更新

250701：初始版本
250704：修订DRAM A2 D17 -> C16
250722：修订Flash的使用
250803：修订IO丝印提示
