简介

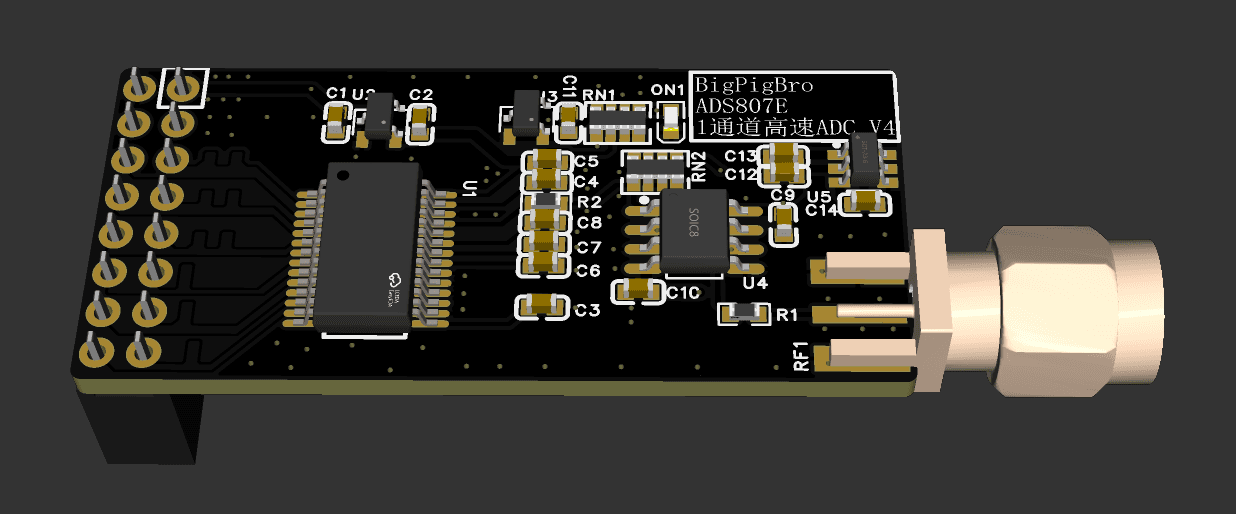

ADS807E是常见的高速ADC选型，来源于高贵的T I ！，设计P2P兼容AD9200型号，并行传输接口，12bit采样位宽，53M采样率，单通道。

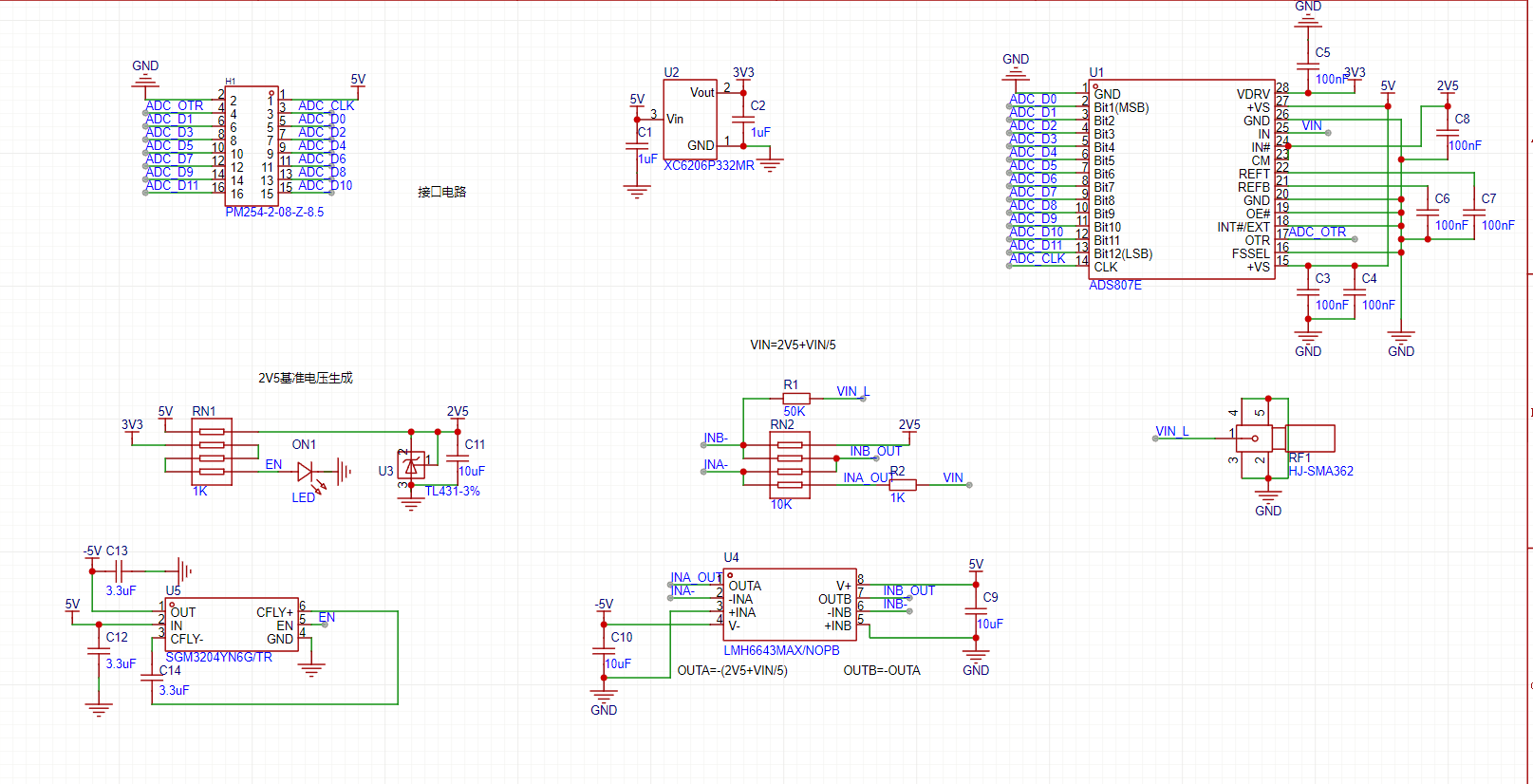

原理设计

整体分为接口设计、正负电源、ADC系统以及输入信号缩放。其中ADC系统被设计为0~2V工作模式，在设计±5V输入时，需要将其缩放为2.5+Vin /5

注：由于成本限制，实际50K和10K分压电阻会有1%的误差，导致整个曲线有一定的直流偏差，可自行更换精度更高的R1和RN2

版本更新

240729：初始版本
